Сообщений в теме: 4

[skatra]

Дорогие агиловоды! Предстоит небольшой кузовной ремонт, но ни где не могу найти схему кузова с размерами и геометрией Помогите кто чем может. В инструкции opel & suzuki wagon r - не нашел.
Был заменен правый передний внутренний ШРУС и погнута внутренняя часть корпуса за правым передним колесом, вот, на сколько я понял, нужно расстояние между внутренними частями корпуса передней части, как умнее выразиться не знаю

[Vadim 777]

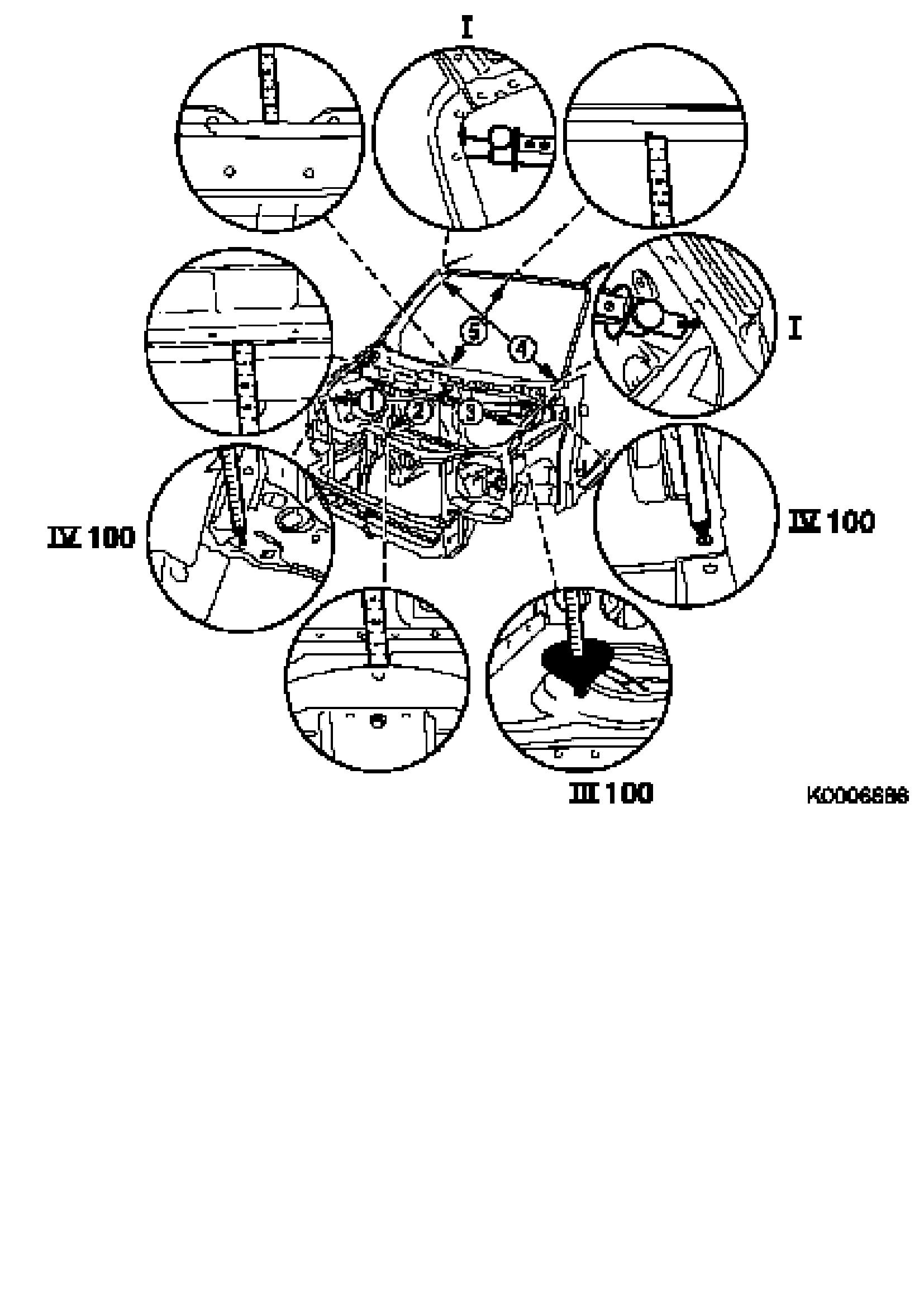

Pos.
Dimensions

1
1354

2
394

3
1095

4
1360

5
697

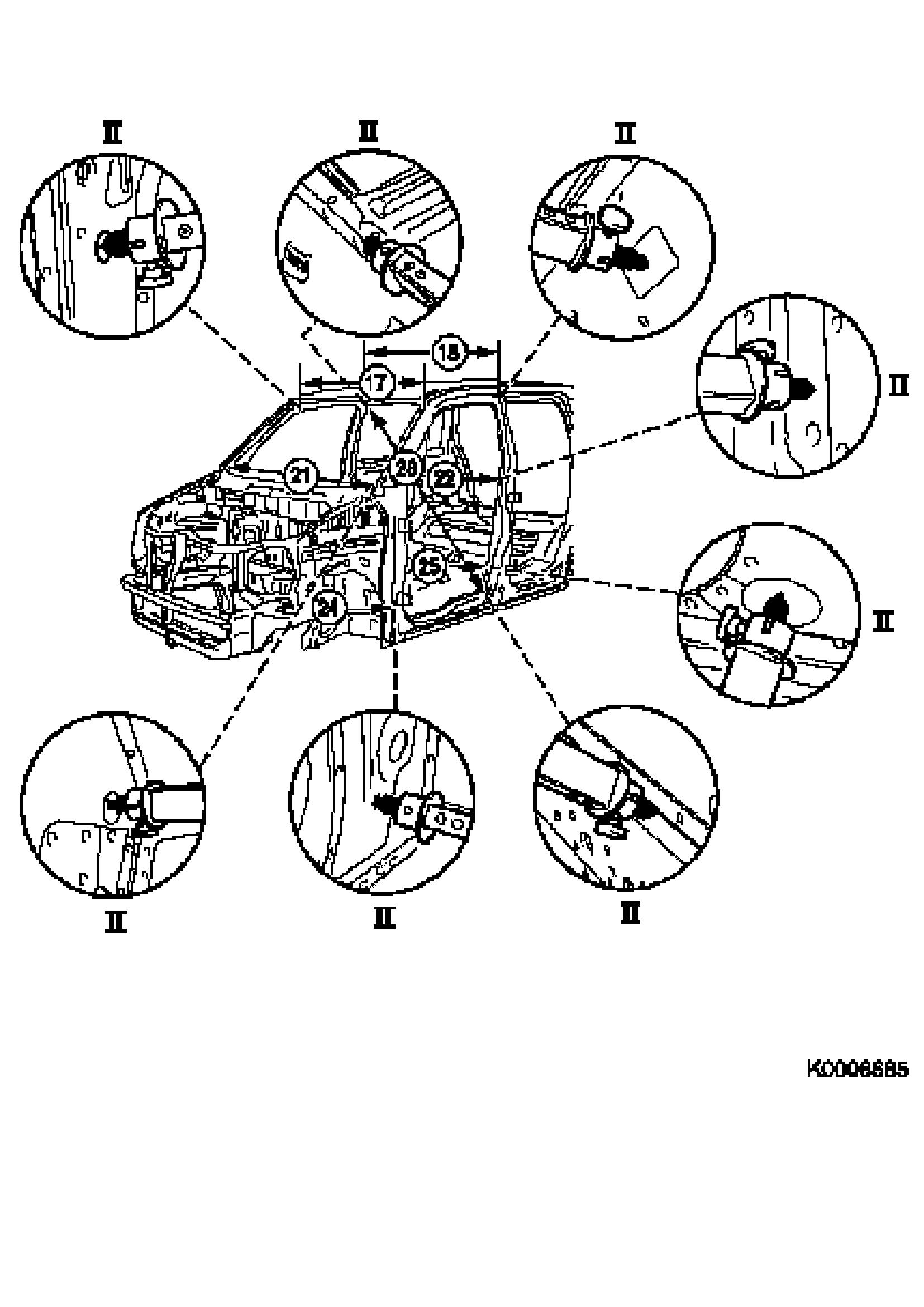

Pos.
Dimensions

17
1195

18
1071

21
1340

22
1353

24
1333

25
1371

28
1720

Прикрепленные изображения

•
•

[skatra]

Огромное спасибо!
* Может подскажете конкретный размер см. рисунок, а то я что то туплю
[attachmentid=26592]

Прикрепленные изображения

•

[Vadim 777]

конкретно этого размера не бывает, должны соответствовать размеры между контрольными точками, тогда этот размер встанет на место автоматом

вот на русском
Таблица к схеме измерения кузова

Поз.
Название, измерительный участок
Размеры в мм

1
Диагональ проема моторного отделения
1354

2
Глубина моторного отделения
384

3
Ширина между двумя куполами амортизационных стоек
1095

4
Диагональ рамы переднего стекла
1360

5
Высота рамы переднего стекла
697

6
Диагональ рамы передней двери
1398

7
Высота рамы передней двери
1096

8
Проем рамы передней двери (от передней до средней стойки)
810

9
Диагональ рамы задней двери
1269

11
Высота каркаса задней двери
1116

12
Проем рамы задней двери (от средней до задней стойки)
687

13 a
Диагональ рамы бокового окна
376

13 b
Диагональ рамы бокового окна
416

17
Расстояние между обеими передними стойками (сверху)
1195

18
Расстояние между обеими средними стойками (сверху)
1071

19
Расстояние между обеими задними стойками (сверху)
1063

20
Расстояние между обеими четвертыми стойками (сверху)
1105

21
Расстояние между обеими передними стойками (посередине)
1340

22
Расстояние между обеими средними стойками (посередине)
1353

23
Расстояние между обеими задними стойками (посередине)
1354

24
Расстояние между обеими передними стойками (снизу)
1333

25
Расстояние между обеими средними стойками (снизу)
1371

26
Расстояние между обеими задними стойками (снизу)
1366

27
Диагональ от задней стойки (сверху) до задней стойки (снизу) (слева - нижняя часть)
1689

28
Диагональ от средней стойки (сверху) до средней стойки (снизу) (слева - нижняя часть, справа - верхняя часть)
1720

29
Диагональ проема задней откидной двери
1295

30
Высота проема задней откидной двери
1005

31
Ширина между торцами боковых панелей (высота задних фонарей)
1215

34
Глубина пола багажника
552

35
Диагональ пола багажника
1124



Все размеры в мм без указания допуска. Допуск ±2 мм. Все точки измерения, не показанные на увеличенном изображении, отсчитываются от поперечин кузова или уплотнительных кромок. Для точек измерения радиусов следует выбирать наибольшее значение измерительного участка.

Передняя стойка
=
шарнирная стойка передней двери - на всех моделях

Средняя стойка
=
замыкающая стойка передней двери - на всех моделях

Задняя стойка
=
замыкающая стойка задней двери - на всех моделях

Четвертая стойка
=
удлинение крыши сбоку и рама задней откидной двери

[Vadim 777]

Vadim 777, Помогите нужны контрольные точки, лонжеронов и диогонали дниша на opel corca 2007г

Схема обмера кузова

Методы экспресс-измерений посредством телескопической мерной рейки MKM-642-A предусмотрены только в области надстройки кузова.

Измерения в области днища выполняются только с помощью электронного учета данных измерений.

Модели L 08, L 68

Моторное отделение


1
Диагональ проема моторного отделения (1370 мм IV / 150 мм)

2
Ширина между распоркой колесной ниши слева и справа (1310 мм IV / 100мм)

3
Ширина между куполами амортизационных стоек (1167 мм I)

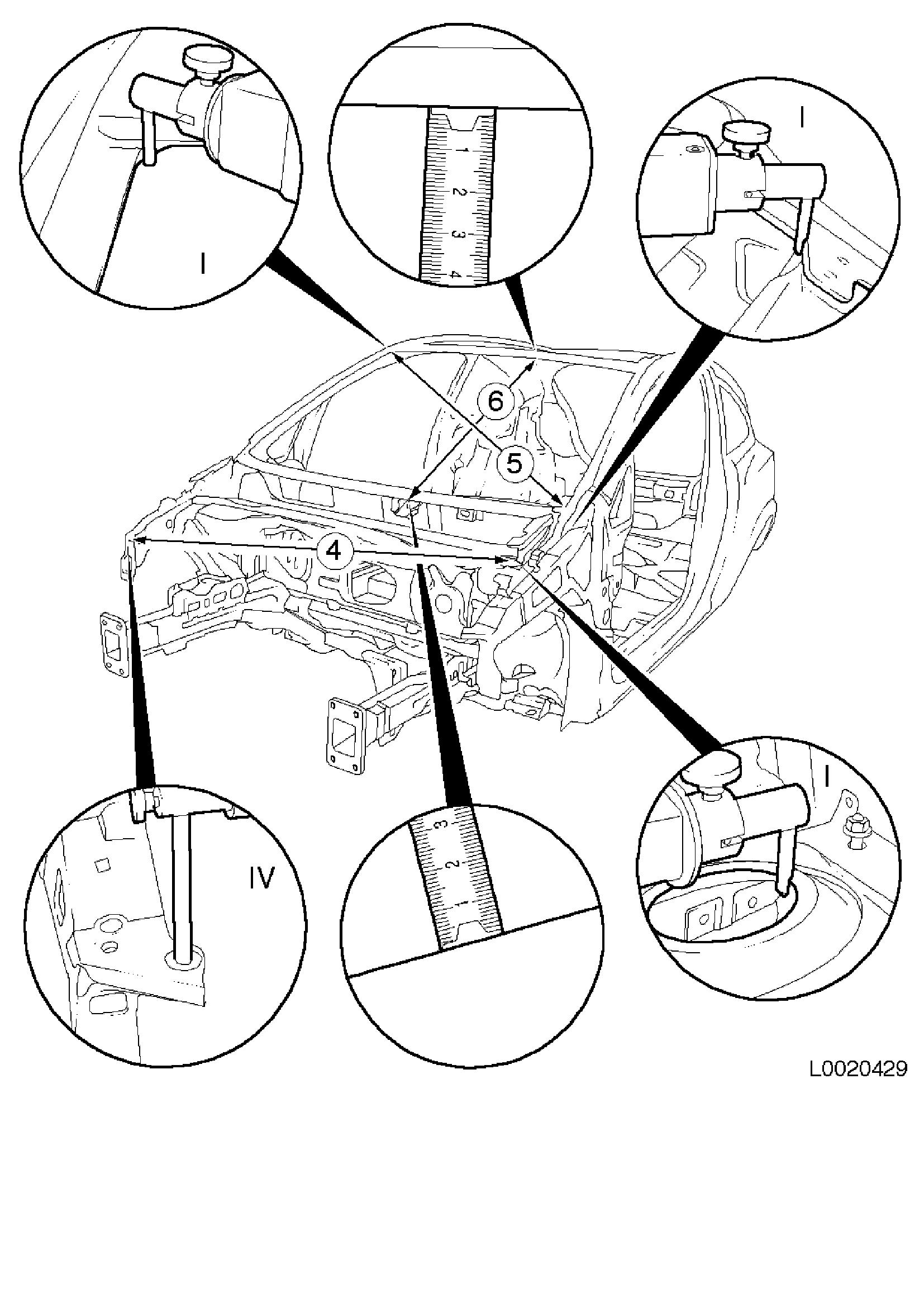

Модели L 08, L68

Моторное отделение/переднее стекло


4
Диагональ купола амортизационной стойки - распорки колесной ниши (1298 мм I + IV / 100мм)

5
Диагональ рамы переднего стекла (1458 мм I)

6
Высота рамы переднего стекла посередине (983 мм Складная линейка)

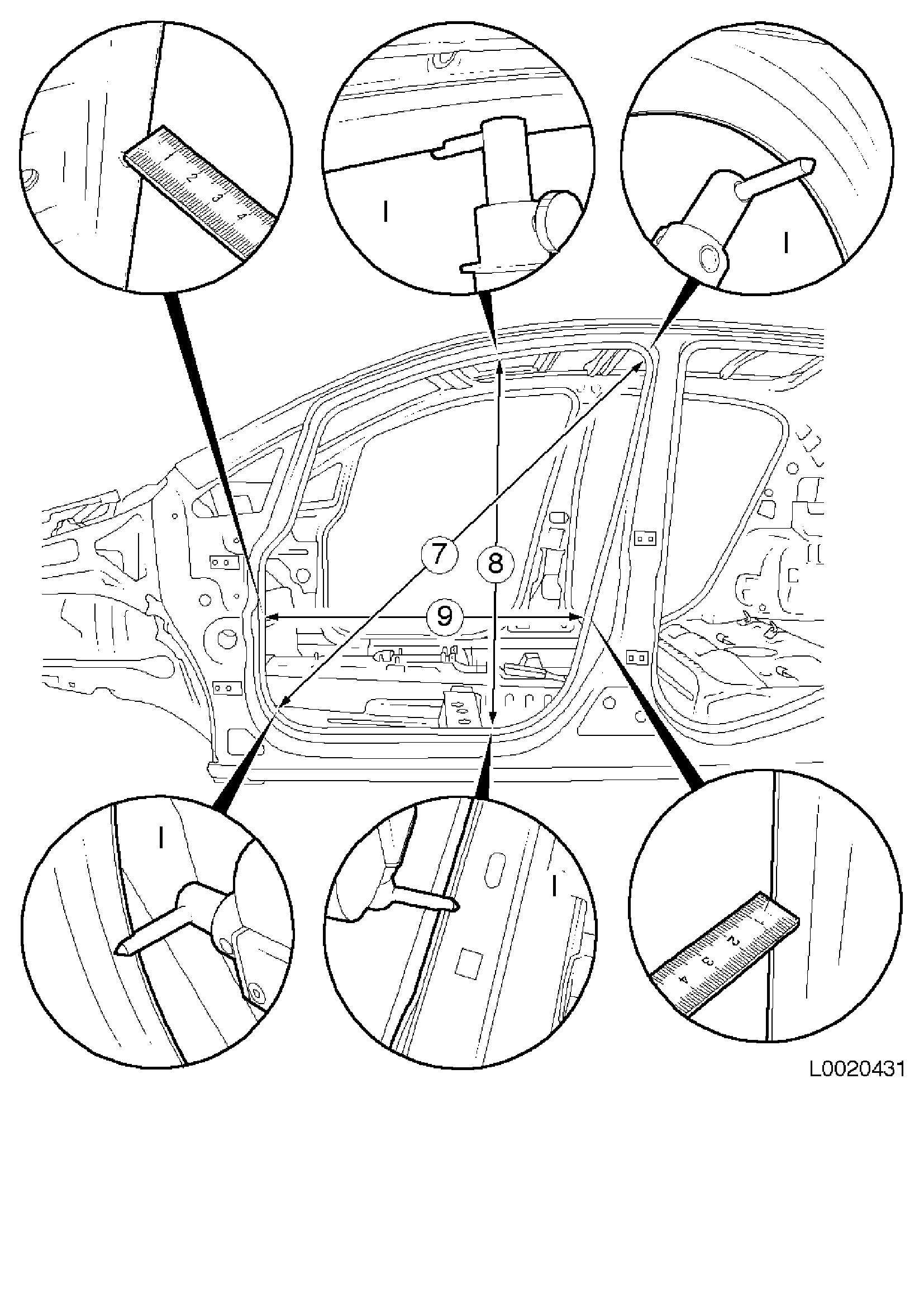

Модель L 08

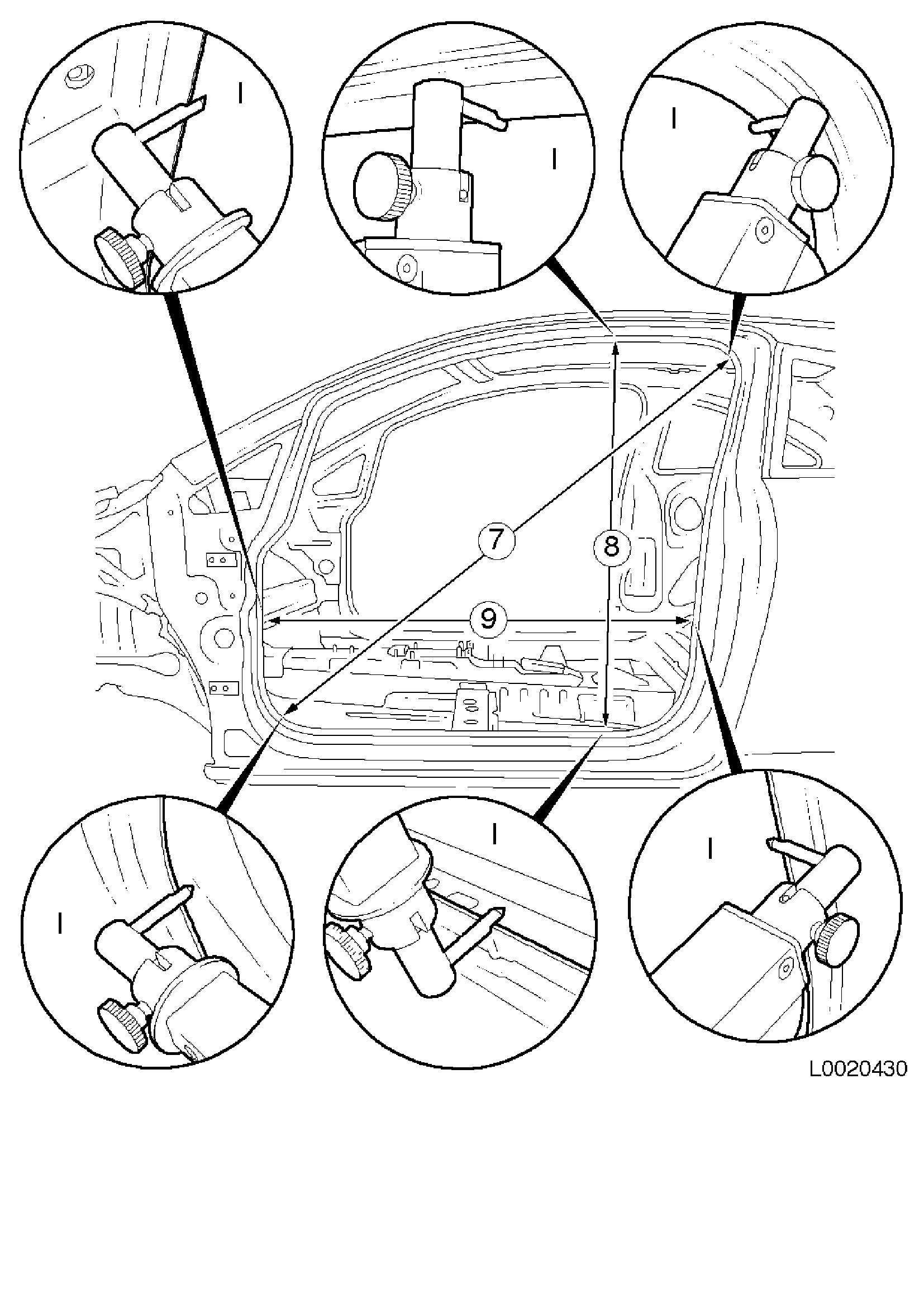

Проем передней двери


7
Диагональ рамы передней двери (1468 мм I)

8
Высота рамы передней двери (996 мм I)

9
Проем рамы передней двери от передней до средней стойки (1084 мм I)




Модель L 68

Проем передней двери


7
Диагональ рамы передней двери (1342 мм I)

8
Высота рамы передней двери (954 мм I)

9
Проем рамы передней двери от передней до средней стойки (826 мм складная линейка)




Модель L 68

Проем задней двери


10
Диагональ рамы задней двери (1161 мм I)

11
Высота рамы задней двери (999 мм I)

12
Проем рамы двери от средней до задней стойки (675 мм складная линейка)




Модель L 08

Проем бокового окна


13
Диагональ бокового окна (649 мм складная линейка)

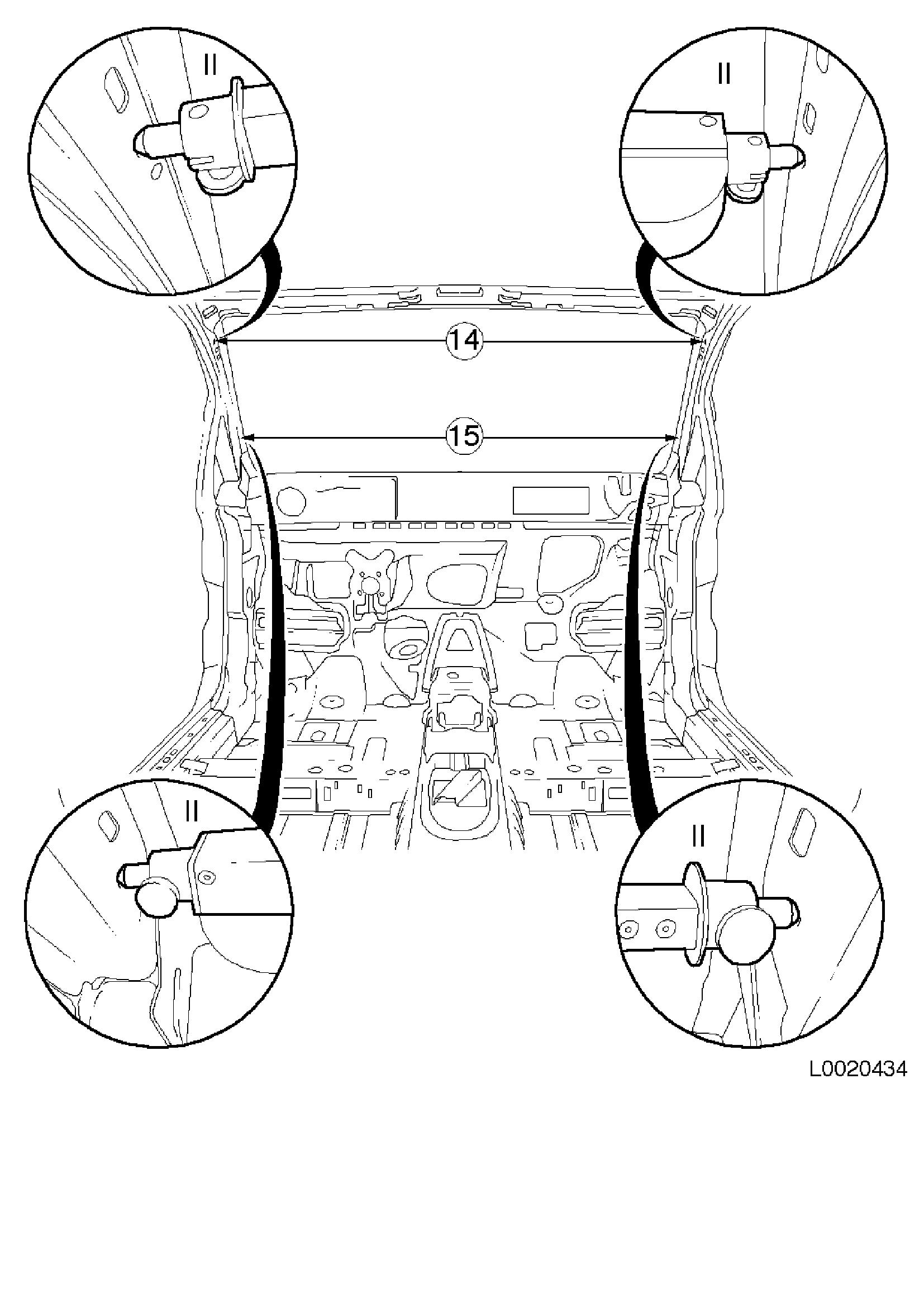

Модель L 08, L 68

Передняя стойка


14
Расстояние между передними стойками сверху (1169 мм II)

15
Расстояние между передними стойками посередине сверху (1315 мм II)

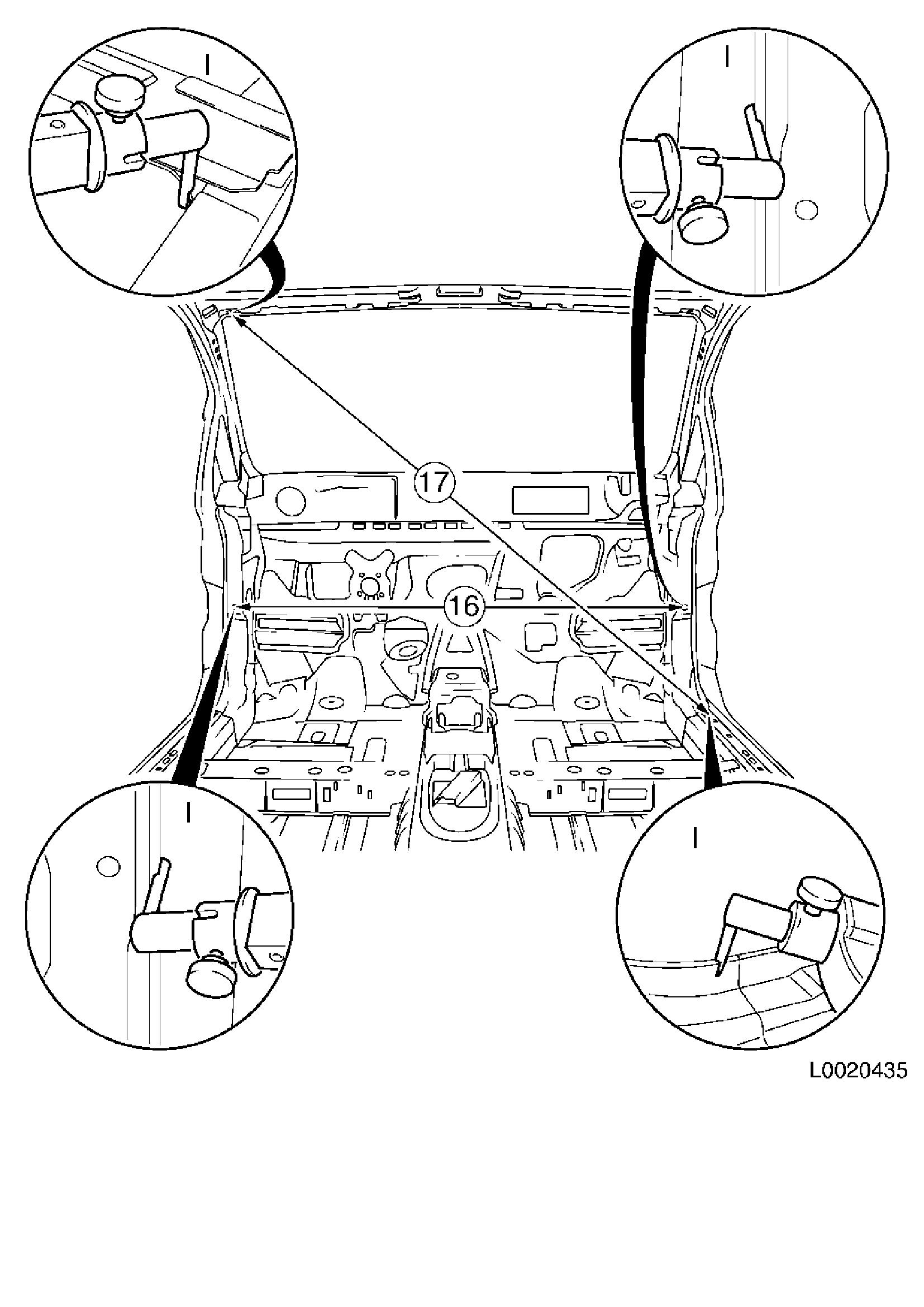

Модели L 08, L 68

Передняя стойка (продолжение)


16
Расстояние между передними стойками посередине снизу (1358 мм II)

17
Диагональ между передними стойками (1613 мм I)

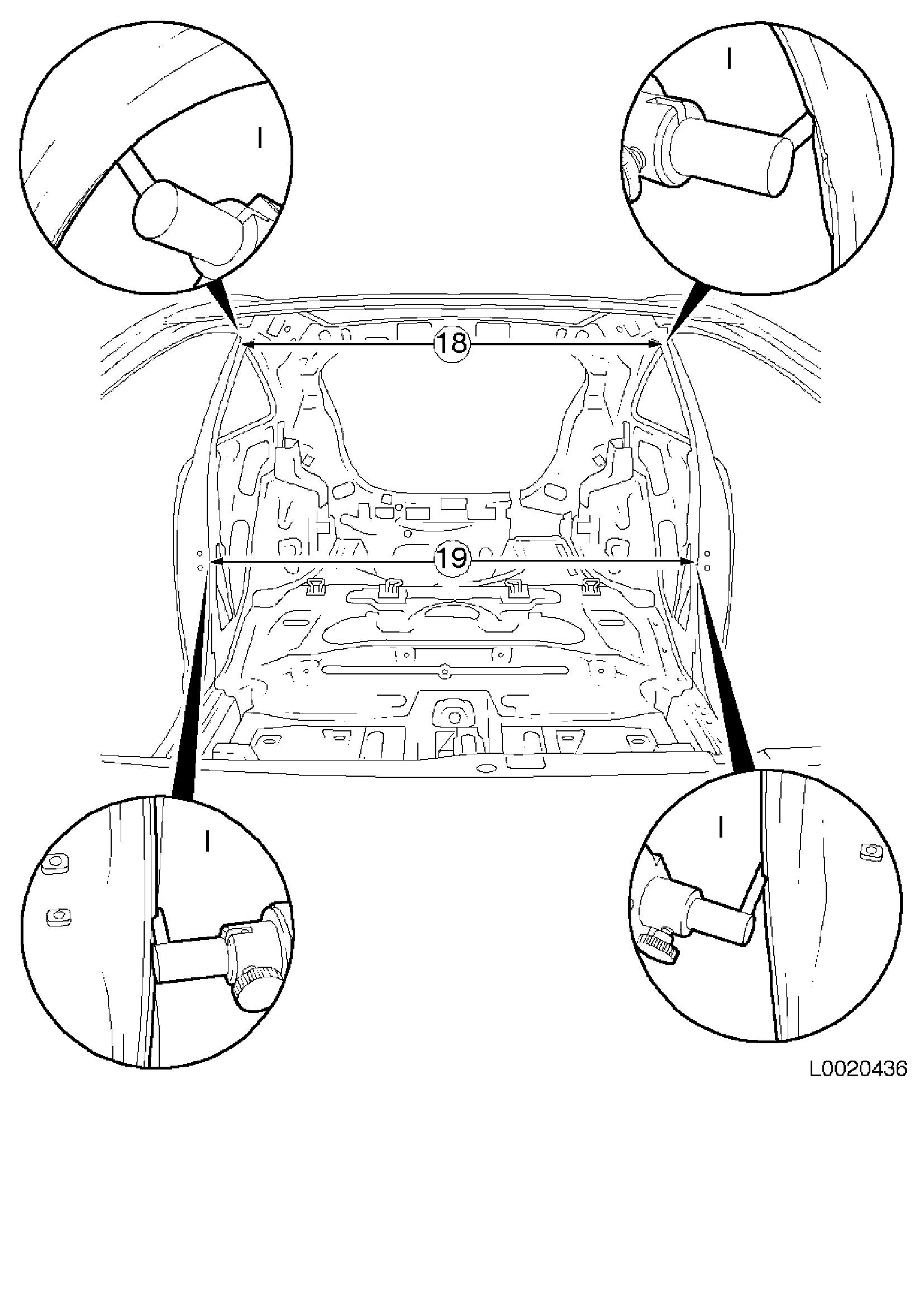

Модель L 08

Средняя стойка


18
Расстояние между средними стойками сверху (1189 мм I)

19
Расстояние между средними стойками посередине спереди (1364 мм I)

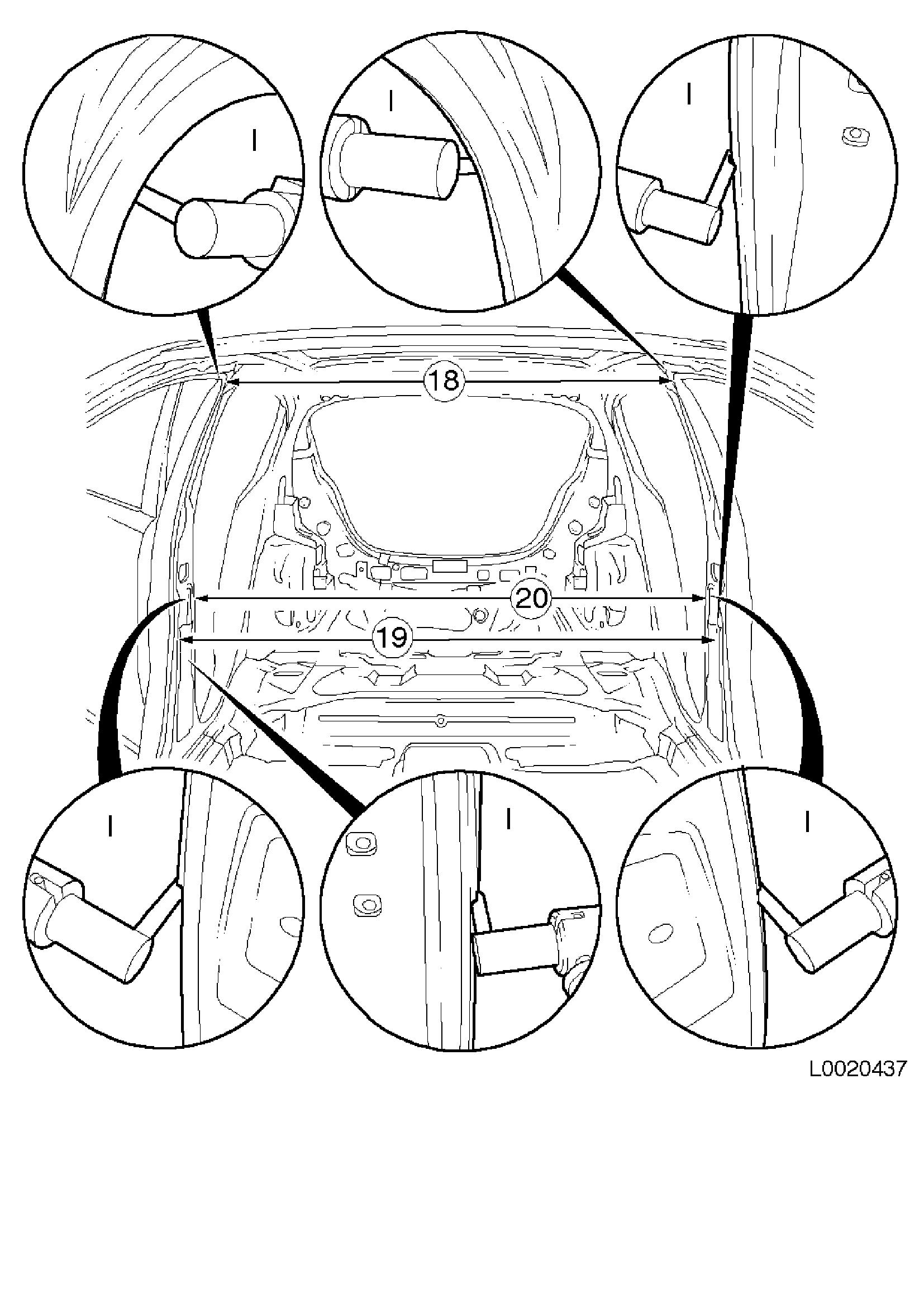

Модель L 68

Средняя стойка


18
Расстояние между средними стойками сверху (1169 мм I)

19
Расстояние между средними стойками посредине спереди (1359 мм I)

20
Расстояние между средними стойками посередине сзади (1359 мм I)
