Вот собственно перечень проведенных работ:
1. Установка подсветки с логотипом во все двери.
2. Установка подсветки речек передних дверей.
3. Шумоизоляция всех дверей.
Подсветку у дверях решил запитать от лампочек подсветки выхода. Очень удобно - при открытии каждой двери она будет загораться. Нагрузка повышается несущественно, следовательно никаких проблем не должно быть.
Подсветку в ручек дверях брал от подсветки ручек задних дверей, каждая по своему борту машинки. Опять же - светодиод с током 10-15 мА - несущественное повышение нагрузки.
Для начала был найден донорный разъем. Нужны были контакты, что-бы провести лишние провода в двери (в передние по 2 провода, в задние по одному). Разъемы нашлись на разборке. Донор неизвестен. Подбирал просто по внешнему виду. Вот как выглядят наши разъемы:
Причем спереди на двери находится разъем с "папой", а сзади с "мамой".
Потом пошла разборка дверей. Процесс несложный. Все держится на нескольких винтах-торксах и клипсах.
На передних дверях клипсы 3-х типов (серый, синий и зеленый), на задних только 2-х (синий и зеленый). Клипсы ломаются (все время обязательно ломались зеленые на передних дверях), так что лучше клипсами запастись заранее.
Вот тут есть все эти клипсы и их коды:
тыкВот так выглядит дверь со снятой картой:
Пока были сняты дверные карты зашумил двери.
Один слой виблопласта голд. На нее акцент.
Покрытие делал максимальное.
Получается примерно так:
На сами карты дверей клеил акцент и битопласт - что бы пластик поменьше шумел и был менее звонкий. Ну и зимой тепло не будет так быстро уходить.
Карты до:
После:
Для подсветки ручек использовал сверхяркие светодиоды, зеленые, рабочий ток 20 мА (реально сделал около 15 мА). Вот так выглядит держатель светодиода:
Светлячки-логотипы покупные. С ебэя.
Вот такие:
Перед установкой светлячки доработал:
убрал один токозадающий резистор, в результате ток светодиода уменьшился до 150 мА (был 350), свечение изменилось незначительно, зато светодиод не нагревается так сильно (дольше проживет). Стабилизатор вынес из корпуса светлячка, опять же для уменьшения нагрева. Между радиатором светодиода и корпусом светлячка проложил кусочек терморезины для повышения теплоотдачи на корпус светлячка, он алюминиевый.
В нижней части карт просверлил отверстия под светлячки (в комплекте шло специальное сверло):
Правда отверстия обрабатывал еще и напильником - сверло маловато немного.
Вот так получилось:
Провода от светлячков и подсветки ручек вывел в верхнюю часть карты двери, на провода припаял разъем:
На задних дверях провода вывел в середине карты двери:
Далее карты поставил на машинку, перед этим ввел провода в штатные разъемы на дверях. На провода поставил еще и свои разъемы, что-бы можно было в будущем снимать карты дверей. Провода подматывал к штатным проводам. Землю брал от штатных проводов внутри дверей (дополнительно в двери вводил только плюсы).
Подсоединение к проводке машинке делал в районе средних стоек. Для этого нужно снимать порог. Он весь на клипсах. Снимать начинал с места водителя и переднего пассажира. Там есть и провода для светлячков и провода идущие от подсветки ручек задних дверей. Подсветка ручек по правому борту - сине-красный провод, а по левому - желтый.
Вот:
Провода не резал. Просто зачистил, накрутил новый провод сверху и запаял. Дальше заизолировал изолентой и замотал в основной жгут.
Ну собственно и все.
По шумке: на мой взгляд стало потише. Звук ушел вперед, в арки (купил жидкий вибропласт, мастика, осталось его только намазать на арки). Вспоминая прошлую машинку, теперь должно меньше уходить тепло зимой. Двери теперь закрываются от легкого толчка и с благородным звуком. Лучше стала играть штатная (CD400) музыка. Перестала гудеть на басах, на большой громкости.
Заодно отстатки шумки наклеил на пороги и средние стойки (только на нижнюю часть, лень было верх снимать
).
Возни было много, чистого времени измерить не могу, т. к. все делал по кусочкам.

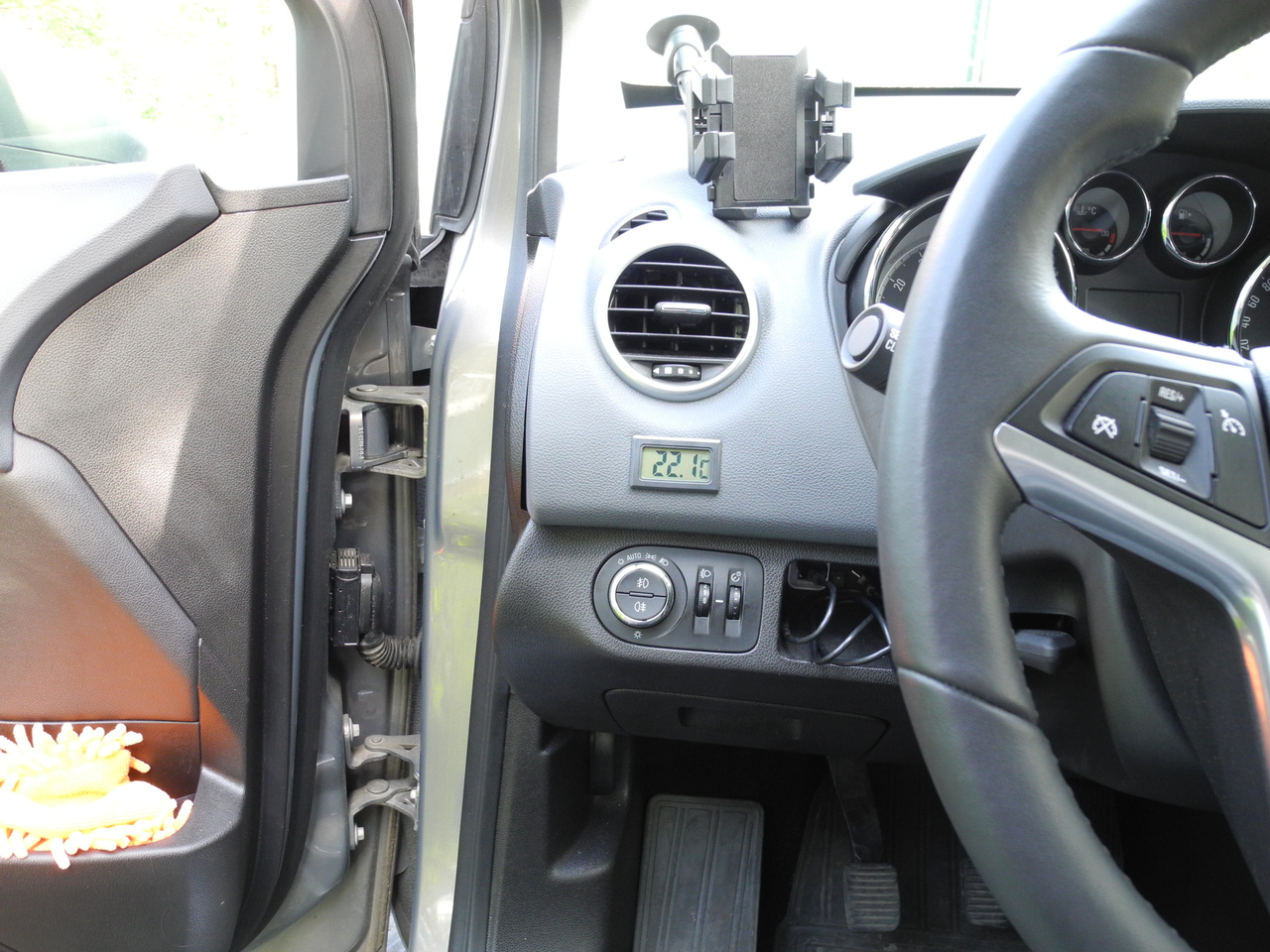

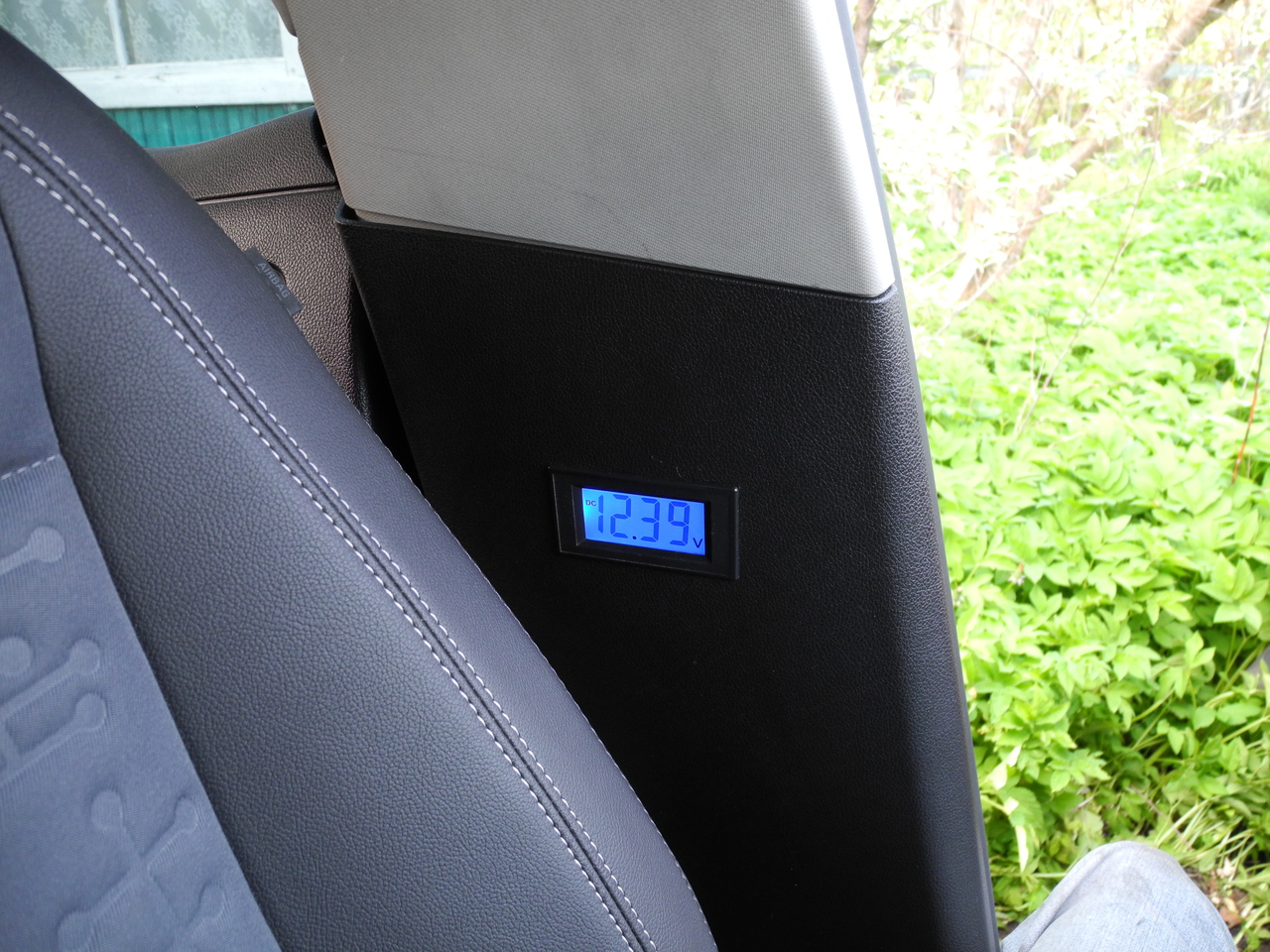

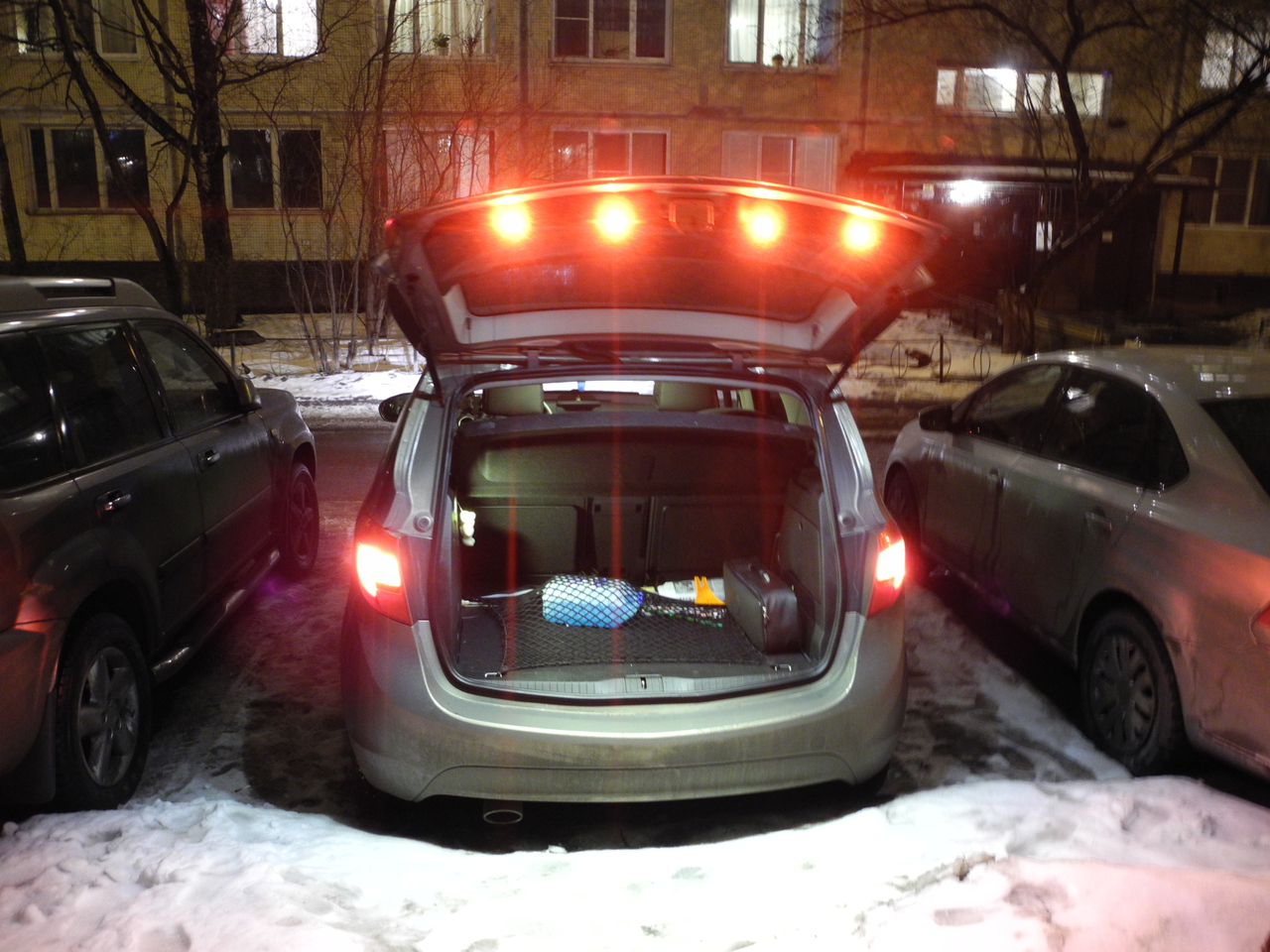

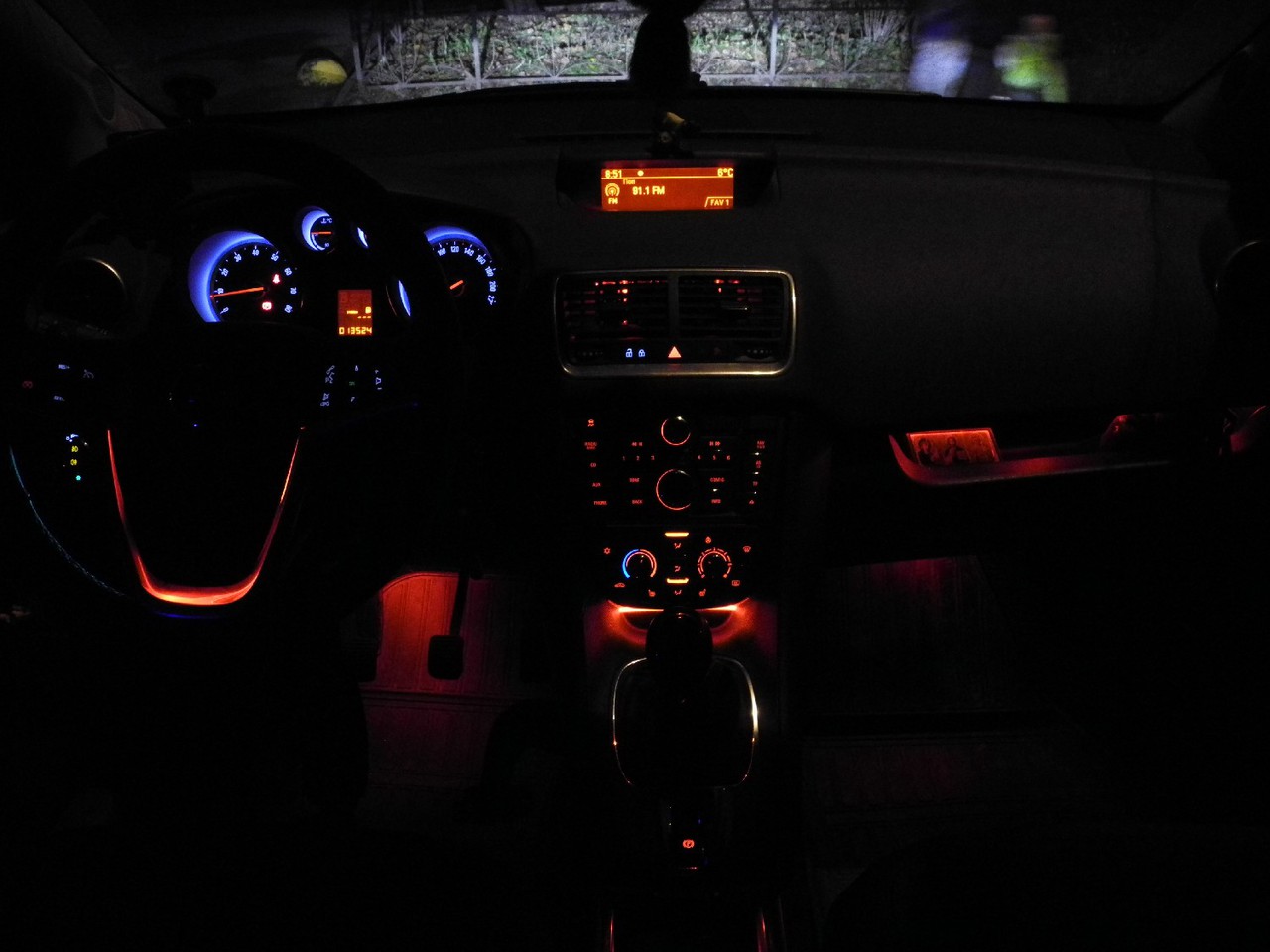

Вот еще фотки моих доделок машинки:
[attachmentid=105308] [attachmentid=105303] [attachmentid=105304] [attachmentid=105305] [attachmentid=105306] [attachmentid=105307]
P.S. подредактировал, добавил по мелочам, очепятки и вывод по шумке.
