Сообщений в теме: 31

[Katani]

Итак стоит руль с кнопками, проводка (2 провода ) от управления выведена к магнитоле.
До этого на БК выводилась инфа с магнитолы ч/з купленный адаптер.
Магнитола Alpine CDA-9847R + KCE-970B + KWE-971E нужна распиновка разъема магнитолы со стороны бортовой проводки, по схеме смотрел - не нашел такого.... вроде все форумы перелазил.
Жду помощи!

[ASPID]

Итак стоит руль с кнопками, проводка (2 провода ) от управления выведена к магнитоле.
До этого на БК выводилась инфа с магнитолы ч/з купленный адаптер.
Магнитола Alpine CDA-9847R + KCE-970B + KWE-971E нужна распиновка разъема магнитолы со стороны бортовой проводки, по схеме смотрел - не нашел такого.... вроде все форумы перелазил.
Жду помощи!

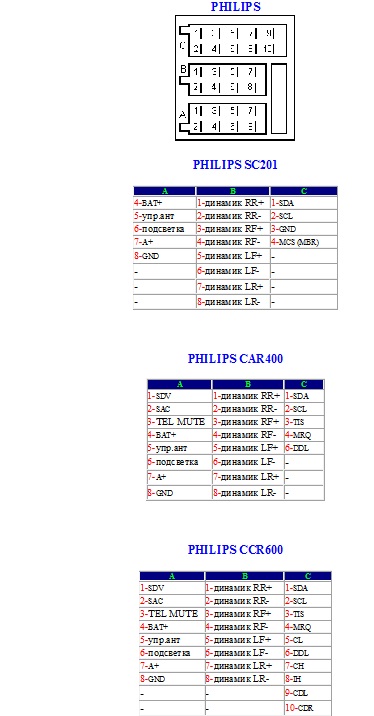

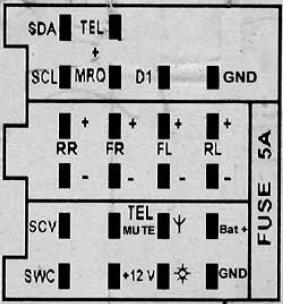

http://home.lu.lv/~k...ka/opel_iso.JPG
http://forum.opel-cl...showtopic=47999

[Katani]

А что там что в разъеме (SDA,SCL,MRO,D1,SCV,SWC)?
Куда мои два проводка от кнопок впихнуть?
Судя по схеме это разъём №1 но возникает вопрос какой туда вставлять и куда второй девать!?....
У кого есть старый TIS - посмотрите куда идут провода от кнопок на руле.

Вторая ссылка это для очумелых ручек...

Прикрепленные изображения

•
•

[ProfNew]

А что там что в разъеме (SDA,SCL,MRO,D1,SCV,SWC)?
Куда мои два проводка от кнопок впихнуть?
Судя по схеме это разъём №1 но возникает вопрос какой туда вставлять и куда второй девать!?....
У кого есть старый TIS - посмотрите куда идут провода от кнопок на руле.

Вторая ссылка это для очумелых ручек...

Там же на серой картинке все расписано. На левой. Тебе нужен контакт номер 1 - удаленное управление кнопками.

[Katani]

Получается один идет на 1 а второй куда?

[ProfNew]

Получается один идет на 1 а второй куда?

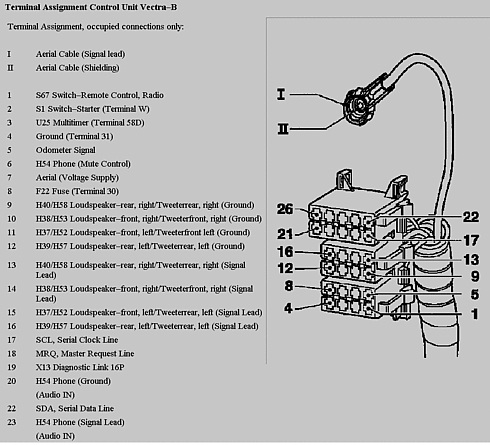

[attachmentid=80257]

вот тебе схема, смотри по ней.

Прикрепленные изображения

•

[Katani]

[attachmentid=80257]

вот тебе схема, смотри по ней.

Схему я нашел, НО вопрос в том куда они уходят, вернее приходят!?...

Получается на 1 и 7 ноги разъема, но не работают кнопки все равно...
Как проверить их?

[SuperTux]

немного ОФФ, но всё же.. а есть где-нибудь вообще список магнитол (ну ессно кроме штатных моделей), которые можно привязать как к рулю, так и к дисплею БК не перелопачивая при этом половину проводки?) А то нынешнюю JVC KD-G807 ни туда ни туда не подключить, а хочется чтоб всё работало) (дисплей бк конечно не так критичен, но тоже хотелось бы)..

[Katani]

У меня машина раннего выпуска, поэтому на первую ногу идет DWA-сигналка, я её срезал на всякий и так подсоединял - не работают...
Говорят что нужно еще в предохранителях в ногах убрать какую-то перемычку, но их там две ... желтая и зеленая с наклейкой F2 90355680...

[ДИМА]

немного ОФФ, но всё же.. а есть где-нибудь вообще список магнитол (ну ессно кроме штатных моделей), которые можно привязать как к рулю, так и к дисплею БК не перелопачивая при этом половину проводки?) А то нынешнюю JVC KD-G807 ни туда ни туда не подключить, а хочется чтоб всё работало) (дисплей бк конечно не так критичен, но тоже хотелось бы)..

Конечно есть! Читайте, изучайте!

[SuperTux]

ДИМА, благодарствую)

[ProfNew]

У меня машина раннего выпуска, поэтому на первую ногу идет DWA-сигналка, я её срезал на всякий и так подсоединял - не работают...
Говорят что нужно еще в предохранителях в ногах убрать какую-то перемычку, но их там две ... желтая и зеленая с наклейкой F2 90355680...

Значит не туда подсоединил. Ибо распиновка не менялась.

[Katani]

Значит не туда подсоединил. Ибо распиновка не менялась.

Ну если только порядок контактов на схеме разъема другой!?...
Я соединял сине-красный на 1 , второй бело-красный на 7. Что не так подскажи?

[ProfNew]

Ну если только порядок контактов на схеме разъема другой!?...
Я соединял сине-красный на 1 , второй бело-красный на 7. Что не так подскажи?

А третий куда?

[Katani]

А третий куда?

Ну прям как в школе на экзамене...
А третий откуда!?... Если на колодке улитки всего 6 проводов 1-2 сигнал, 1-3-4 подсв. и упр. кнопками, 5-6 подушка. Как я понимаю "3й" провод (на колодке под №1) должен раздаваться в улитке - не тянуть же туда еще один!?...

[ProfNew]

Ну прям как в школе на экзамене...
А третий откуда!?... Если на колодке улитки всего 6 проводов 1-2 сигнал, 1-3-4 подсв. и упр. кнопками, 5-6 подушка. Как я понимаю "3й" провод (на колодке под №1) должен раздаваться в улитке - не тянуть же туда еще один!?...

Ты схему посмотрел внимательно? к блоку кнопок подходит ТРИ провода. Раз подходит три провода, то проверять нужно каждый из трех. Третий - коричневый - на массу. Вот и проверь - на нем масса реально есть или может он в воздухе висит

[Katani]

Ты схему посмотрел внимательно? к блоку кнопок подходит ТРИ провода. Раз подходит три провода, то проверять нужно каждый из трех. Третий - коричневый - на массу. Вот и проверь - на нем масса реально есть или может он в воздухе висит

Сигнал работает - значит идет, если только в самой проводке к кнопкам что-то не так, будем смотреть.
Заметил такую вещь на выкл. зажигании - если присоединить на колодке контакт дист. упр. №1, то при нажатии кнопок на руле дисплей как бы моргает (включается) ...

[ProfNew]

Сигнал работает - значит идет, если только в самой проводке к кнопкам что-то не так, будем смотреть.
Заметил такую вещь на выкл. зажигании - если присоединить на колодке контакт дист. упр. №1, то при нажатии кнопок на руле дисплей как бы моргает (включается) ...

А магнитола штатная? Какая?

[Katani]

А магнитола штатная? Какая?

Смотри первый пост - стоит Alpine со всеми переходниками, дисплей показывает с магнитолы нормально,
теперь решил прикрутить кнопки - вот мучаюсь. Вроде у людей подобные комплекты без проблем работают...

[ProfNew]

Смотри первый пост - стоит Alpine со всеми переходниками, дисплей показывает с магнитолы нормально,
теперь решил прикрутить кнопки - вот мучаюсь. Вроде у людей подобные комплекты без проблем работают...

Модели альпайна поддерживающие управление с внешних кнопок комплектуются отдельными адаптерами под конкретную марку. У тебя он есть? Или ты просто тупо опелевские кнопки пытаешься подключить к альпайну?
