Сообщений в теме: 915

[master88]

у меня пять едениц,джек-пот

[Megawat]

а приз из бардака падает?)))

[anki]

Как и обещал фото отчет по переделке приборного щитка.
Сразу скажу что не правильно подсоединил светодиоды и правая часть подсветки уже сгорела. Требуется что-нибудь посерьезнее чем просто последовательно их подключить (что я и сделал). Скоро буду переподключать если есть советы, может схемы подключения светодиодов буду благодарен.
Ниже прикреплены архивы с исходными файлами для работы.
Вот что у меня вышло:
1) Покрасил щиток хромовой краской изнутри, наждачной бумагой обработал светодиоды.

2) Вклеил светодиоды в панель.

3) Подключил. К этому пункту отнеситесь внимательно, если перепутать полярность светодиодов можно смело начинать все по новой.

4) Далее нужно сделать новый спидометр. Вырезал прямоугольник из коробки от диска "Король и Шут" потер его до равномерного матового состояния наждачной бумагой и приклеил на него в 3 слоя шкалу: I - Рисунок спидометра с голубым ореолом вокруг цифр (чтоб вечером светилось голубым); II - Белый лист бумаги (Матовая пластина не достаточно белой получается, а с белым листом смотрится оч. даже ничего); III - Рисунок спидометра с белой шкалой. Фото как делал нет, только готовый вариант. Естественно предварительно распечатать шкалы в каком-нибудь копировальном центре на пленке для слайдов.

5) Собираем панель, подключаем к источнику питания.

6) Радуемся результату.
------------------------------------------------------
Рисунок шкалы спидометра который я нашел в интернете (для приборной панели с тахометром):
[attachmentid=38312]
Рисунки шкалы которые я "собрал" с белыми цифрами и цветные подготовленные для печати на А4 + бонус рисунки циферблата для часов (по моему они чуть меньше чем надо, если кто будет делать будьте внимательны) [для приборной панели без тахометра]:
[attachmentid=38313]
ВНИМАНИЕ! Шкалы для панелей с тахометром и без НЕ СОВПАДАЮТ, цифры в разных местах.
Все делал основываясь на ЭТОЙ статье.

Прикрепленные файлы

•  print.zip   976,64К   395 скачиваний
•  ____________.jpg.zip   951,68К   305 скачиваний

Сообщение отредактировал anki: 21 Октябрь 2010 - 18:47

[rhs]

anki, а че тут советывать? Подбираешь так, чтоб напряжение было то, но что расчитаны диоды. Лишнее резистором гасишь.

[anki]

Да я вродь все рассчитал, но сгорело. Хочу схемку какую-нибудь со стабилизатором тока, чтоб надежно было.

[FOX07]

Мужики че голову ломать? Продают ленты гибкие со светодиодами. Я такую ленту побокам изнутри по кругу приклеил к корпусу приборнай панели (правда немного сморосил и случайно порвал её теперь центральная часть слабо светит позже буду переделывать. Цена ленты 350р. 2 выхода на 12 вольт. ) На днях сфоткаю покажу

[anki]

FOX07, сфоткай

[rhs]

FOX07, такую ленту не везде удобно лепить. А вот под отражатель сзади думаю влезла бы.
anki, плохо рассчитал, раз сгорело.

и стрелку еще сделай светящейся. а так круто!

[er3bas]

Ага и красную точку на циферблате перемести на 60 км/ч

[anki]

Старался делать так что бы днем шкала спидометра была похожа на стоковую . Только шрифт цифр поменял, так нравится больше.

[Uporov]

1) Покрасил щиток хромовой краской изнутри, наждачной бумагой обработал светодиоды.

2) Вклеил светодиоды в панель.

Ах да

все делал так же,только термоклей в хорошую жару плавится и светодиоды отваливаются....

Сообщение отредактировал Uporov: 01 Август 2009 - 17:51

[XXXYork]

все делал так же,только термоклей в хорошую жару плавится и светодиоды отваливаются....

А я скотчем приклеивал - само хрен когда отвалится.

[master88]

а приз из бардака падает?)))

ага, оттуда появляються клоуны,с шариками и конфети,поют и танцуют...пока не отпустит

[FOX07]

FOX07, сфоткай

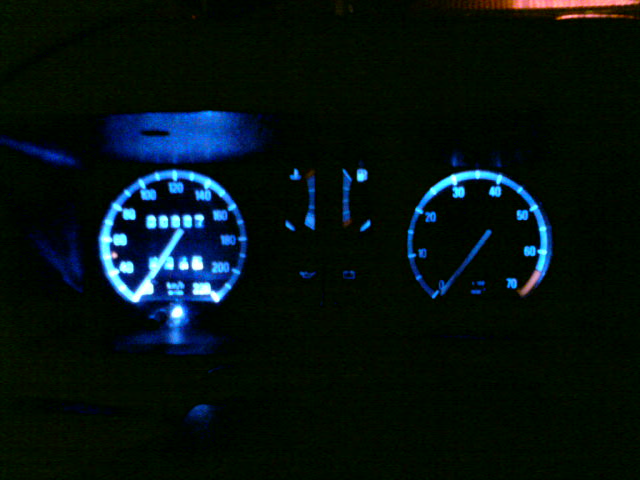

[attachmentid=38343] если бы не испортил эту ленту в центре тоже светилось

Прикрепленные изображения

•

[er3bas]

[attachmentid=38343] если бы не испортил эту ленту в центре тоже светилось

А не якровато ли ночью ?

[FOX07]

А не якровато ли ночью ?

На самом деле нет с начала думал ярко будет. Главное что не напрягает

[mazafaka007]

А я просто заменил штатные лампочки подсветки на синие диоды и результат такой же...
В чем новшество?

[anki]

Новшество в том что светятся цЫыЫфры, на фото не очень это понятно. В живую видно что цифры светятся изнутри, а не просто на них свет попадает. И обрати внимание днем шкала белая, вечером голубым отдает.

[master88]

Седня не удачно наехал на поребрик,после чего перестали гореть ВСЕ лампы подсветки,кроме контрольных,фары горят

[anki]

master88, Знаю что при выходе из строя предохранителя по моему №11 перестают работать поворотники, подсветка салона и радио.
