[Хатуль Мадан]

В этом шлейфе? GM 24459850? Так нет его там и не было никогда. Там только шлейф и ничего кроме.

[berkut]

не буду исправлять свой предыдущий пост. там ошибка в одном знаке препинания. автоматом поставил ? в конце. из-за этого смысл потерялся.



нету в этой коробке датчика.

как уже верно об этом заметили.



датчик стоит намного ниже примерно в районе стоп лягушки на валу рулевого вала.

[hydrant]

.. это информация от GlobalTIS.
 Я тоже думал, что в шлейфе нет датчика.
Они, наверное, врут в ТИС.

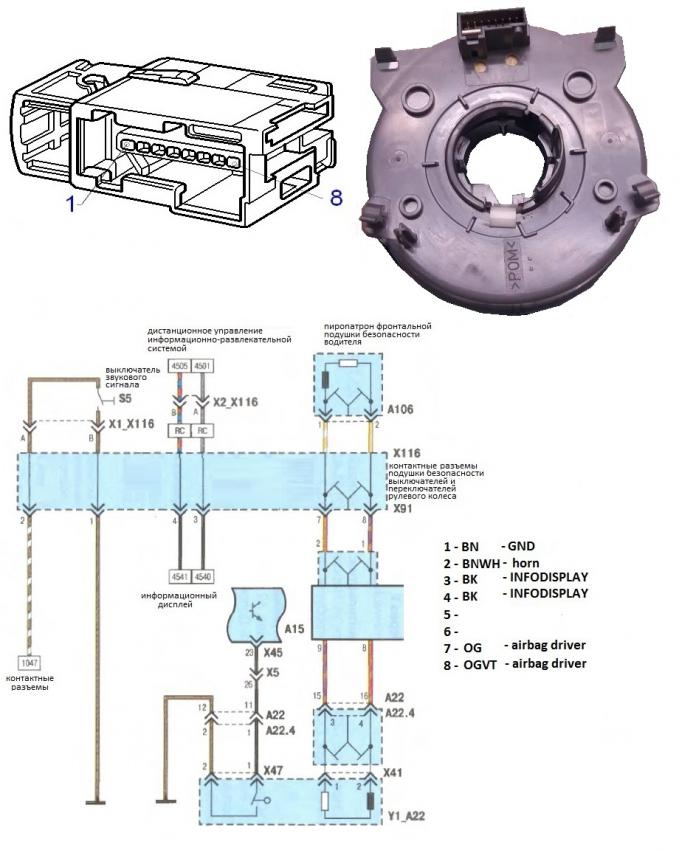

На картинках показана версия без сенсора и с сенсором.
Мне было интересно, поэтому я спросил.

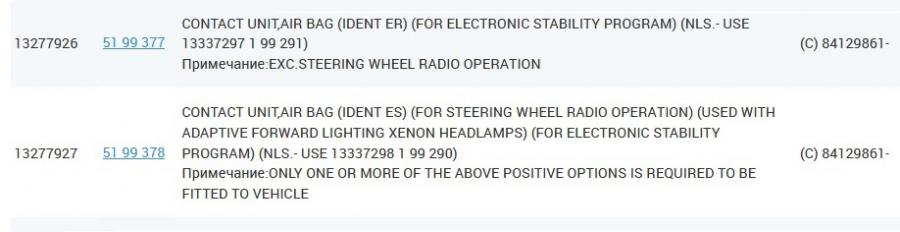

По каталогу от 2008-ого года, от заводского номера 129861.

Прикрепленные изображения

•
•
•

Сообщение отредактировал hydrant: 22 Ноябрь 2021 - 23:59

[александр51]

.. это информация от GlobalTIS.
Я тоже думал, что в шлейфе нет датчика.
Они, наверное, врут в ТИС.
На картинках показана версия без сенсора и с сенсором.
Мне было интересно, поэтому я спросил.
По каталогу от 2008-ого года, от заводского номера 129861.

может схематически изображен как шлейф от мозгов к рулю и на нем датчик. А физически это вот тот самый пластиковый узел? через него проходит транзитом шлейф от мозгов к рулю и в нем на плате тгт самый датчик стоит? Кто будет ставить как-то датчик прямо в болтающийся жгут??
да и осмотреть это недолго. обшивку снять и глазами убедиться, что идут цельные провода от колонки.

[hydrant]

... датчик B161 также работает с AFL.

Не могу проверить, у меня нет AFL и ESP.

[berkut]

если нет системы стабилизации то датчика нет. он является частью системы АВS и только в ABS с системой стабилизации.



в руле стоит датчик усилия

[Александр А.]

... в руле стоит датчик усилия

Гля сюда, это от коллеги, что на три поста выше ...

... , первый обычный, а вот второй для адаптивной оптики... Если вы вдруг надумаете ставит оптику AFL, то придётся менять первый на второй, иначе не будет полной работоспособности этой фичи, т.к. в нём и стоит, дополнительно, тот самый датчик, что отвечает за поворот руля, это чтоб включать "бордюрный подсвет" и "заглядывать за поворот"...  У меня нету ESP, а вот AFL есть, и ни каких дополнительных проводов не наблюдал, когда лазил там по рулевой колонке.... как то, года так четыре назад летом, в аккурат во время белых ночей, чёт то я отсоеденял карданчик от вала рулевой рейки и потом крутил рулём, в итоге, апосля, когда ночи стали потемнее, при включении фар заметил, что горит правая бордюрная лампа в блоке фары, корочь, когда тогда соеденял, то рулём до этого целый оборот вправо был сделан, а так работало всё как обычно. Похоже, что всё таки есть разные "шайбы" на рулевую для EPS.

Сообщение отредактировал Александр А.: 24 Ноябрь 2021 - 20:04

[berkut]

первый обычный, а вот второй для адаптивной оптики...

не только. первый для системы стабилизации без адаптивки и без клавиш на руле. и для машин с части 8 модельного

там так написано

и пошли они оба начиная с введенного обязательного условия наличия в машине системы стабилизации

[hydrant]

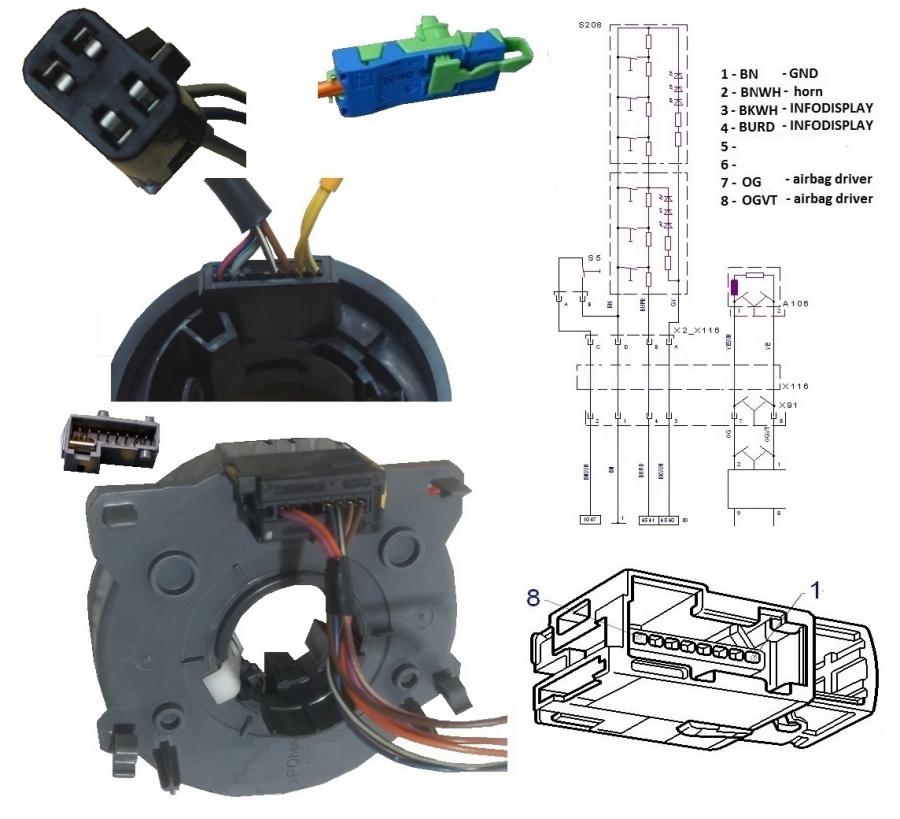

В контактном кольце с 8-pin разъемом (черный) только шлейф.

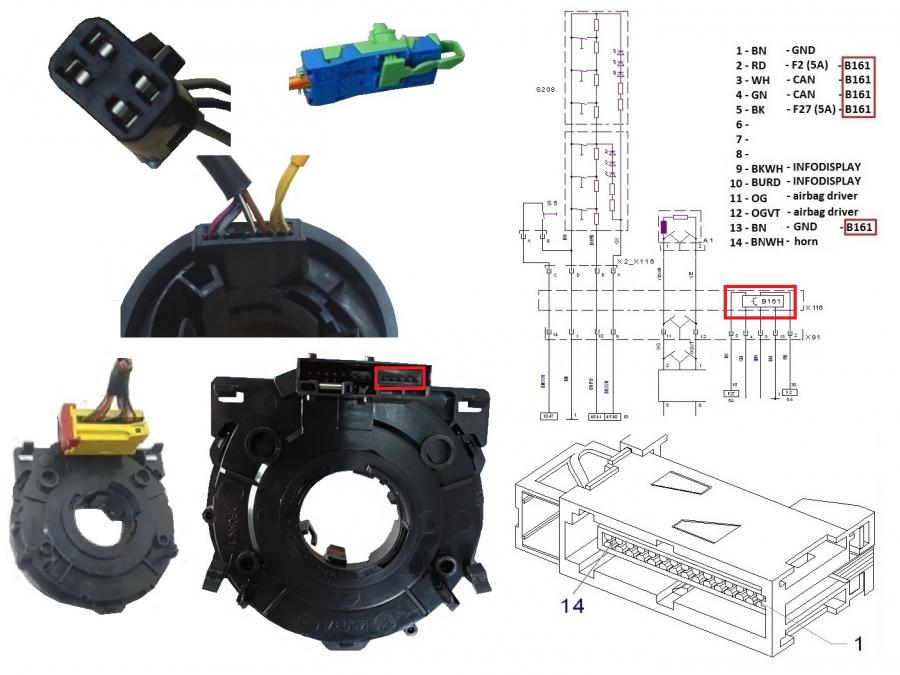

Судя по схеме, в контактном кольце с 14-pin разъемом (желтый) еще стоит датчик В161.

Он подключен к контактам 1 (13) - 5.

С вращающейся стороны на обоих кольцах по 6 проводов - 2 подушкa безопасности, 4 клаксон и органы управления на руле.

Прикрепленные изображения

•
•

[berkut]

@hydrant, этот ликбез всем читателям темы конечны полезен, но к чему это все?



первичный вопрос был



Кто нибудь разбирал его?



интересно, для чего? что является конечной целью?

Кто нибудь разбирал его?



[hydrant]

Я повторяю еще раз

Если вы хотите знать, почему это не работает, вы должны знать, как это должно работать.

Решаем проблему с ESP, горит лампочка ESP, только ESP.

Согласно имеющейся документации, этот индикатор загорается в случае ошибoк

C0260    Engaged Gear Or Shift Lever Position Incorrect Signal

C0710    Steering Angle Sensor Calibration Time-Out

                Steering Angle Sensor Signal Circuit Low Voltage

                Steering Angle Sensor Circuit Malfunction

                Steering Angle Sensor Model Wrong

                Steering Angle Sensor Incorrect Installation

                Steering Angle Sensor initialized while driving

                Steering Angle Sensor Message Range/Performance

                Steering Angle Sensor Self-Calibration not possible

                CAN-Bus Message Counter Failure

U2103   CAN-Bus Communication Malfunction

U2104   CAN-Bus Reset Counter Overrun

U2105   CAN-Bus no Communication with ECM (Engine Control Module)

U2106   CAN-Bus no Communication with Transmission Control Module

U2107   CAN-Bus No Communication with BCM (Body Control Module)

U2142   CAN-Bus No Communication with YRS (Yaw Rate Sensor)

U2143   CAN-Bus no Communication with Steering Angle Sensor

U2144   CAN-Bus No Communication with YRS (Yaw Rate Sensor)



Поэтому логично, что я пытаюсь выяснить, где находится датчик и как он работает (оптика, Холл, ..)

Думаю, проблема будет в ошибках, отмеченных красным

Сообщение отредактировал hydrant: 28 Ноябрь 2021 - 12:45

[berkut]

ой. а еще при наличии ошибки 110 (дмрв) на панели загорается желтая лампочка ESP. и опция отключается.



а еще .....

и так далее.



для поиска проблемы в конкретной машине надо не на звезды смотреть, а проводить диагностику в этой машине и смотреть какие проблемы именно в ней.

с самого начала вопроса не было ни звука про наличие неисправности.

кроме того самая первая фраза звучит так:

У меня Meriva A без ESP.



т.е. в машине нет опции.

@hydrant, своим первым постом вы подняли тему 15 года и следовательно по-умолчанию озвучиваете свою проблему, а не тему ранее обсуждаемую.

[александр51]

наверняка и при пропусках зажигания или других проблемах мотора отрубается есп. не может система управлять курсовой устойчивостью путем регулировки тяги, если мотор барахлит и неясно что от него ждать. на vag точно так происходило.

[hydrant]

Решаю ошибку в другой машине, причем только через интернет.
Да, у меня нет ESP. Если бы было, я сам посмотрю.
Мне нравится знать, как все работает, поэтому я разбираюсь, например, в том, почему не работает задний замок на Meriva B.
И я думаю, что знаю почему.
Я старый старик, так у меня есть на это время.



Но больше всего никто из вас не ответил, где находится датчик B161.

Сообщение отредактировал hydrant: 28 Ноябрь 2021 - 13:26

[berkut]

ну так надо вводные правильные давать для получения нормального ответа.

если машина с системой стабилизации и(или) с адаптивным светом, то в шайбе как на картинках. это будет на машинах с части 8 года и далее, когда система стабилизации стала обязательной.



но опять же причину неисправности надо сначала высчитать из блоков авто, а не пытаться менять все подряд просто по описаниям возможных проблем из инета.

практика поиска неисправности по принципу ОБС(про бабушку) ни к чему хорошему пока еще не приводил.
