Сообщений в теме: 76

[AndrewOST]

как выглядит ночью

багажник

Сообщение отредактировал AndrewOST: 05 Январь 2014 - 11:20

[karpa13a]

багажник хорош.
надо заказывать)

[VK63]

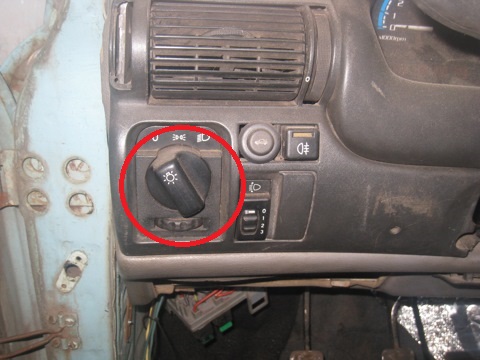

[attachmentid=110903] в этой области должна быть подсветка???
У меня там темнота)))

Прикрепленные изображения

•

[karpa13a]

да

[VK63]

Что именно должно подсвечиваться??? Если не затруднит, поясните как поменять лампочку в этом переключателе). Полагаю она просто сгорела).

[karpa13a]

по-моему все 4-е белые выпуклости.

хотя не удивлюсь, если сначала ставились эти переключатели без подсветки.

[VK63]

Ага, так насчёт подсветки инфа не точная?

[KVM2007]

Если не затруднит, поясните как поменять лампочку в этом переключателе). Полагаю она просто сгорела).

разбирать его полностью надо. Собрать потом тоже... бывает... можно.... Лампочек там несколько. Припаяны. Паять новые надо быстро охлаждая пайку ватой со спиртом, чтоб не поплавить пластик. Где-то фотоотчет мелькал как туда светодиодную подсветку вставляли. Но тема не персональная для этого была. Может в теме подсветки приборной панели копнуть, там где шкалы выкладывали (помню там в цвет и приборке менялась подсветка).

[VK63]

KVM2007, ок, спс. Так а насчёт подсветки, она там идёт штатно во всех модификациях или это после какого то года и т.д и т.п.???
А то разберу, а там и нет никакой подсветки)))

[tor323]

VK63, на всех есть подсветка.

[VK63]

tor323, добро) спс!)

[davit777]

после расскажи как разобрал . у меня не получилось сменить разобрать и сменить лампочку

[VK63]

Вообщем выложу в эту тему. Уважаемые админы, на ваше усмотрение можете перенести в другую).
Итак небольшой отчёт по восстановлению подсветки в переключателе освещения.
ВНИМАНИЕ!!! Всё описанное здесь является жутким колхозом))) и требует навыков в пайке, внимательности и минимальных познаний в электротехнике.

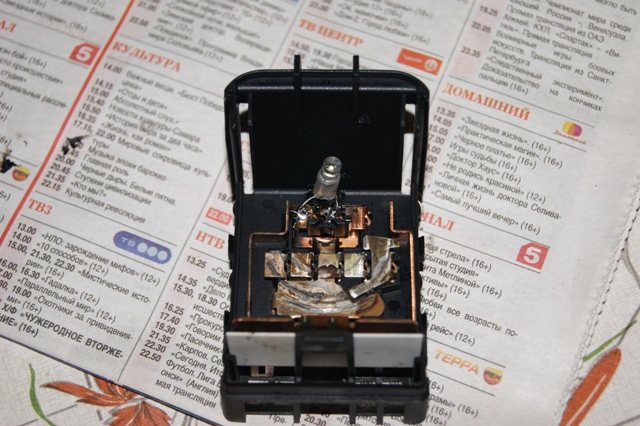

Снимаем переключатель и аккуратно разбираем его, поддев отвёрткой 6 защёлок по бокам. Процесс не фоткал, ибо там всё элементарно. Половиним его, при этом выпадут 2 контактные пластины и их направляющие, без паники, так и должно быть))). Видим по центру лампочку, припаянную к двум контактам. Откусываем проводки и вынимаем её отвёрткой или пинцетом. Ставить лампу накаливания как то не хотелось, решил вколхозить светодиод. Небольшие манипуляции с паяльником и вот [attachmentid=111016]

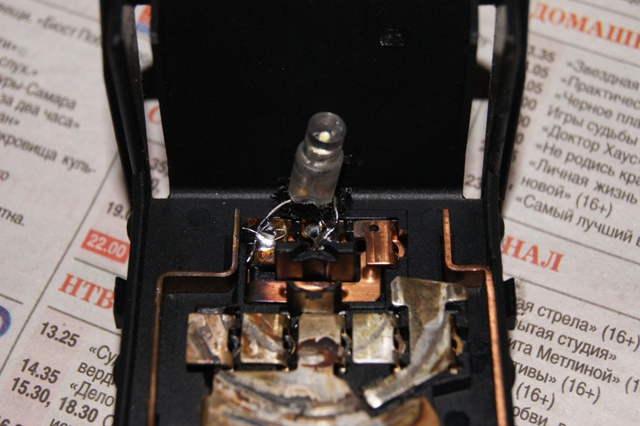

и поближе [attachmentid=111017]

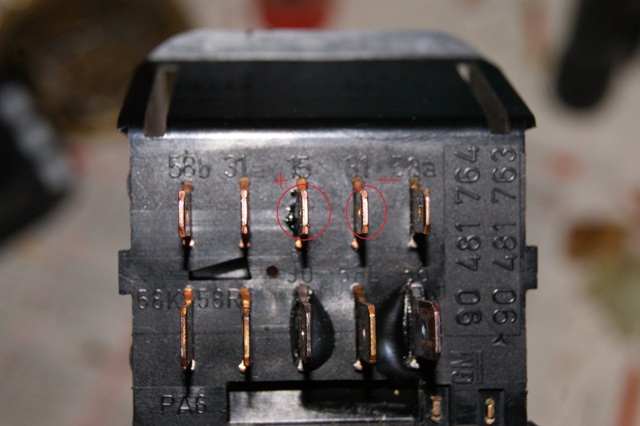

[attachmentid=111009] На задней стенке переключателя расположены 10 контактов типа "папа", нас интересуют №15 к нему подпаиваем + и №31 к нему - светодиода ( обведено красным )

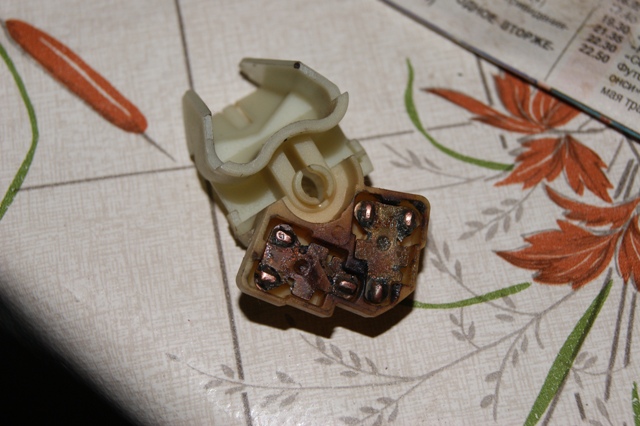

Было бы логично почистить все контакты внутри переключателя, что я и сделал) [attachmentid=111010]
После очистки контактных поверхностей, наносим на них тонкий слой консистентной смазки.

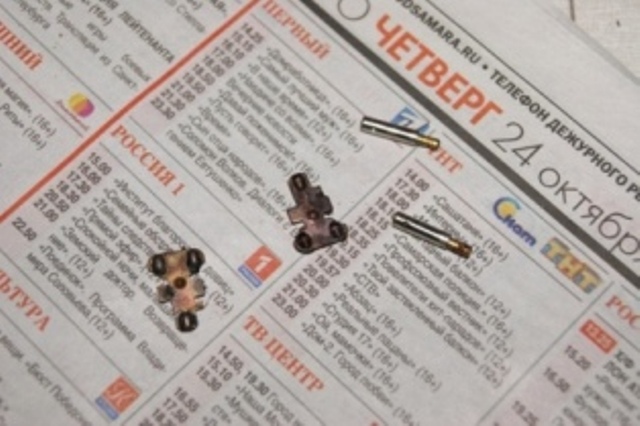

Самое главное не потерять контактные пластины и их подпружиненные направляющие[attachmentid=111018]
Теперь тонкости сборки: сначала вставляем контакты в их посадочные места в подвижном пластиковом корпусе [attachmentid=111019]

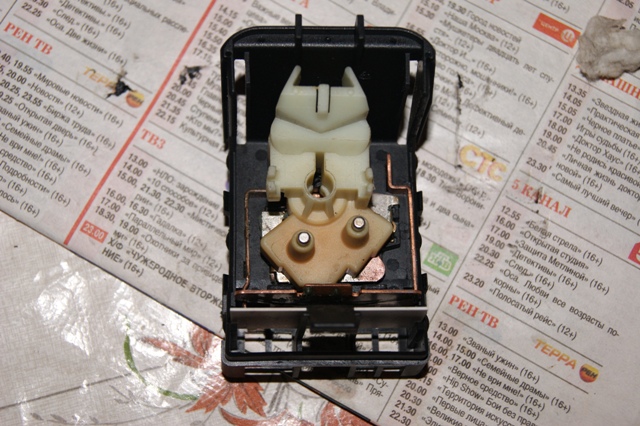

Затем вставляем туда направляющие и АККУРАТНЕНЬКО, держа корпус ВВЕРХ контактами, надеваем его на заднюю часть переключателя, там есть ось, по которой его легко отцентровать, не промахнётесь). Теперь можно всю конструкцию ОСТОРОЖНО, чтобы не выпали контакты, переворачивать[attachmentid=111020]
Ну собственно остаётся надеть переднюю часть переключателя на корпус и соединить обе половинки вместе, защёлкнув защёлки))). Вот такая игра слов).
При сборке будьте аккуратны с контактами реостата, что нах-ся снизу переключателя, его подвижный контакт должен оказаться ВНУТРИ белой пластины и скользить по ней, при вращении колёсика.

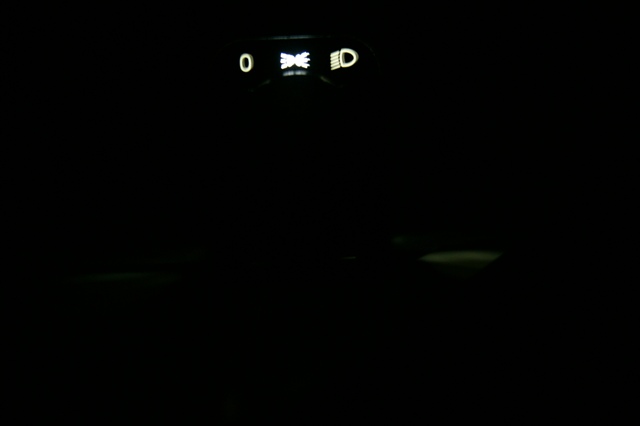

Ну и проверка в действии))) вот так выглядит обновлённый девайс, причём при переключении ручки начинают ярче светиться те пиктограммы, на которые она указывает). Красота) [attachmentid=111021]

Прикрепленные изображения

•
•
•
•
•
•
•
•

Сообщение отредактировал VK63: 06 Февраль 2014 - 21:27

[X_DreaM]

Значит этот злостный тумблер должен светиться! я его снимал но не думал что эта лампочка внутри ))

[tor323]

Не перестаёшь удивляться хитростью инжинеров в подсветке, осветить одной лампочкой три положения переключателя по отдельности, по идее на переключателе сзади значков стоит диск с окошком которое в зависимости от положения подсвечивает соответственный...ан нет...теперь вот видно на фото, лампочка просто находиться в полости белого "бегунка" и свет от неё просто изолирован направленно, со светодиодом конечно получилось ярко, с лампочкой по моему контраст между значками побольше, кстати в кнопке рециркуляции тоже хитро придумано с подсветкой.
VK63,отличный отчёт, молодца! добавляй всё что есть ...не "стесняйся", можно и редактированием сообщения,(объеденю в одно для полноты)

Сообщение отредактировал tor323: 06 Февраль 2014 - 21:39

[VK63]

Да да, там я тоже менял лампочки). Всё очень заморочено, но блин продумано)))!

[X_DreaM]

вот я переделал плафоны в машине на светодиоды, использовал всеми любимую светодиодную ленту [attachmentid=111059] [attachmentid=111060][attachmentid=111061]

Прикрепленные изображения

•
•
•

[tor323]

Что значит комплектация...у мну таких лампочек в ручках нет, хотя какой в них с другой стороны функционал, а лента наверно да...пользуется спросом, конечно дело и желание каждого, а мне вот как то до сих пор по душе вся эта класика которая есть в моей ласточке с её жёлтыми лампочками и "тёплым" светом...

[karpa13a]

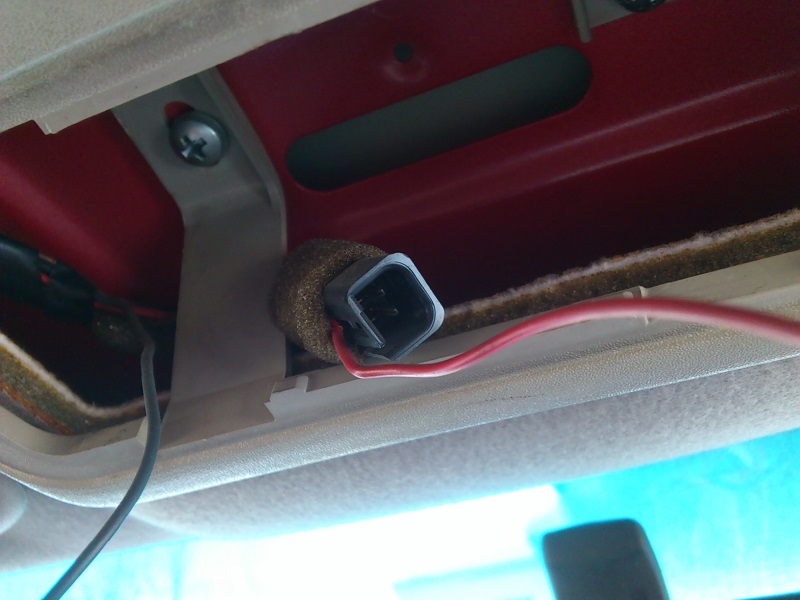

это свет у водителя
сейчас стоит обыкновенная лампа. колхоз?
вопрос: что должно стоять с таким штекером?

Прикрепленные изображения

•
