Схема вакуума Опель Синтра X30XE (на немецком )



Schema Unterdruck X30XE.jpg



Несколько фотографий вакуумной разводки Опель Синтра X30XE . Если , что непонятно , спрашивай . Постараюсь ответить.



WW4WWR8.jpgWW4WWRQ.jpgWWQRT54.jpgВакуум V6 WW9.jpg

• Сергей, здравствуйте. Непонятно только одно куда идёт трубка от АКПП

Сообщение отредактировал kalach2703: 07 Август 2017 - 09:15

[romaslom]

Всем привет! Принимайте в свои ряды - взял недавно самолет) Есть вопрос по вакууму - режимы обдува переключаются, вентилятор работает хорошо, переключатель  холод/тепло адекватен, но вот дует из воздуховодов слабо, независимо  от скорости вентилятора( Подключал вакуум на салон напрямую от двигателя, так как трубок много не хватает, и нету распределителя возле бачка омывателя. У меня авто 97 года, есть насос в бампере, но не подключен. Из трубок только от ЕГР до клапана обратки топлива и от клапана на впуске перед дросселем ушла куда-то за двигатель, ещё    не нашел( Клапан, кстати с двумя входами - на один (был свободный) кинул вентиляцию бака (торчала просто трубка открытая), тоже не знаю правильно ли( Может кто нарисовать схемку понятную, а то все пересмотрел и прочитал, а как сделать правильно так и не въехал(

[vasylyi.fisherman]

Сообщение № 30!!!!!!

Сообщение отредактировал vasylyi.fisherman: 08 Август 2017 - 22:42

[romaslom]

Сообщение № 30!!!!!!



Да читал я, но это про 2,2, а мне бы для 3,0;)

[romaslom]

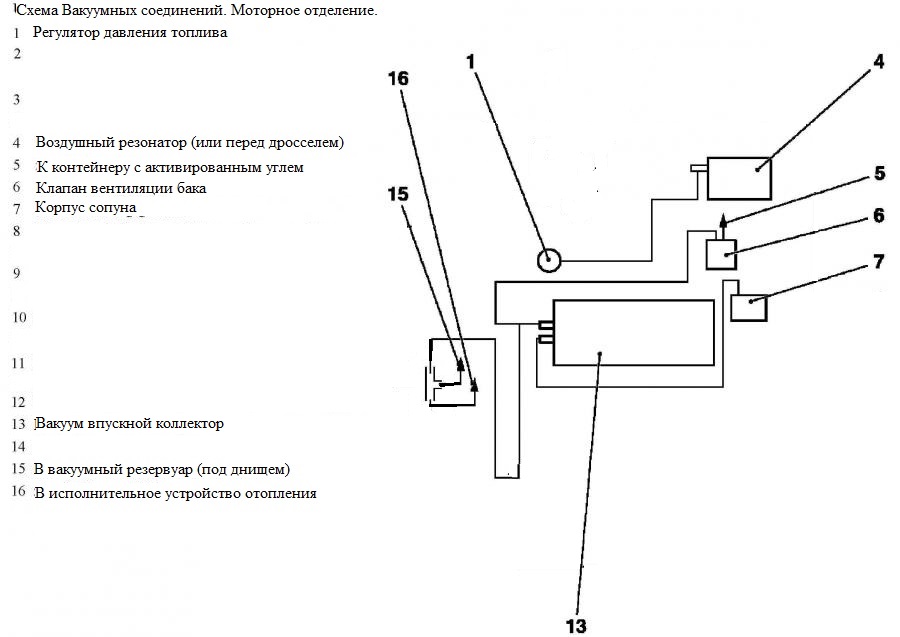

Попробовал перевести схему - вроде получилось) Не понял только четыре позиции - 2, 3, 8, 9 - у меня в машине их нет) А теперь вопрос - если вместо распределителя №14 (отсутствует) поставить тройник - оно будет работать? И еще - позиция №7 - это сопун или EGR?

[sergemoskva]

romaslom

... на сколько я помню , то позиций 2,3,8,9 - в Синтре V6 нет . По крайней мере я не встречал . Что касается распределительного клапана (именно клапана) , то он должен выполнять свою роль . А именно  - " всех впускать и никого не выпускать" . Надеюсь , ты меня понял .





kalach2703

... от АКПП трубки никуда не идут . Трубка может "проходить" мимо АКПП , а именно - от вспомогательного насоса( под левым крылом) или от регулятора давления топлива . В любом случае к АКПП она никакого отношения не имеет.





Сообщение отредактировал sergemoskva: 09 Август 2017 - 17:32

[romaslom]

romaslom

... на сколько я помню , то позиций 2,3,8,9 - в Синтре V6 нет . По крайней мере я не встречал . Что касается распределительного клапана (именно клапана) , то он должен выполнять свою роль . А именно  - " всех впускать и никого не выпускать" . Надеюсь , ты меня понял .




Значит клапан должен впускать со стороны ресивера и печки до тройника на коллекторе, так как система должна втягивать в себя, правильно? Тогда если я временно поставлю клапан с доп. воздуха, а доп. воздух не задействую - должно работать? И ещё один вопрос по позиции #7 - это сопун или EGR?

[sergemoskva]

Наоборот . Вакуум остаётся в ресивере . И при выключении двигателя или вспомогательного насоса вакуум присутствует в системе отопления и кондиционирования . К EGR вакуумная система не должна иметь отношения

[romaslom]

Наоборот . Вакуум остаётся в ресивере . И при выключении двигателя или вспомогательного насоса вакуум присутствует в системе отопления и кондиционирования . К EGR вакуумная система не должна иметь отношения



Я это и имел ввиду - мотор тянет в себя, значит клапан открыт, когда двиг заглушить - клапан закрывается, оставляя вакуум в ресивере и вакуумнике сист. отопления, так? Если не EGR, значит сопун?

[sergemoskva]

Точно сказать не могу , но скорее всего это сапун



[kalach2703]

Народ, а какой вообще смысл в себе несёт эта вакуумная система? И что будет если ездить без неё?

Сообщение отредактировал kalach2703: 10 Август 2017 - 10:36

[romaslom]

Народ, а какой вообще смысл в себе несёт эта вакуумная система? И что будет если ездить без неё?



Без нее не работают заслонки в системе вентиляции и обогрева салона(

[romaslom]

Наоборот . Вакуум остаётся в ресивере . И при выключении двигателя или вспомогательного насоса вакуум присутствует в системе отопления и кондиционирования . К EGR вакуумная система не должна иметь отношения

А если переделать вот таким способом, тогда при заведенном двигателе заслонки должны работать? И если у меня нет позиции №6 - можна подключить без нее?

Сообщение отредактировал romaslom: 10 Август 2017 - 11:19

[romaslom]

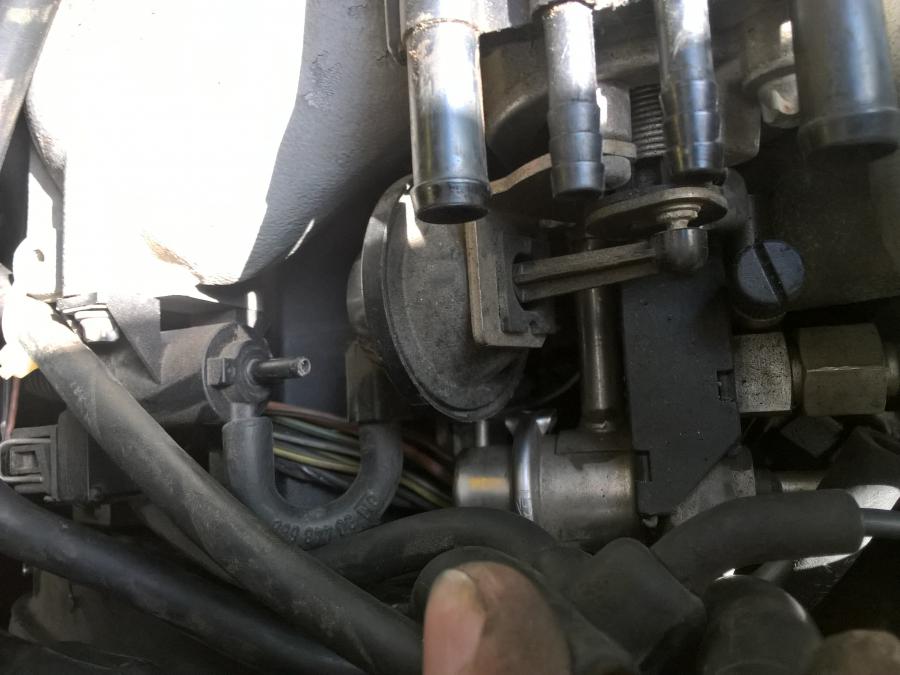

Значит так, оказалось что у меня есть позиция №6 - клапан вентиляции паров топлива, но подключено оно было совсем неправильно( Короче подключил я его по схеме (и прикрутил на место, потому как валялся) - одна трубка резиновая (та что толстая, с ответвлением) с коллектора пошла на клапан, и с бака трубка пошла на клапан - теперь бензином в салоне не воняет!) Потом в ответвление этой же трубки я вставил одну трубку пластиковую с резиновым тройником - на салон и на ресивер под днищем - теперь заработали переключатели заслонок!!! Потом я нашел интересную весчь - от регулятора топлива, что на рампе, трубка вакуума идет прямиком на воздушно-импульсный клапан! При снятии с клапана трубки, ессно. никакого эффекта) Вопрос - как авто ездит с неработающим регулятором топлива? Нехватки бенза при езде не заметил, но вот жор - немерянный (т.к. нечем мерить пока - ни спидометр, ни указатель уровня топлива еще не сделал). И еще - откуда подключить регулятор - не понял( Вроде должно быть где-то перед дросселем, но там подключиться негде(

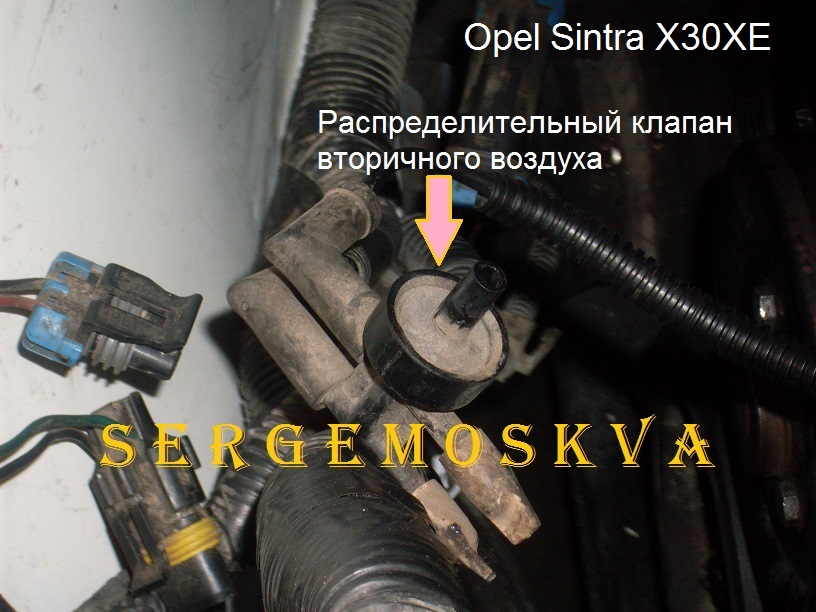

А теперь насчет пунктов 2,3,8 и 9 - я их нашел))) Вот они:

Клапана, кстати, такие-же как и в насосе доп. воздуха) Кто знает какую функцию они выполняют? По-идее та что перед дросселем открывает доп. возд. канал, а та что в самом коллекторе - тоже? Значит если они не работают движок не развивает полную мощность?

Сообщение отредактировал romaslom: 10 Август 2017 - 18:41

[romaslom]

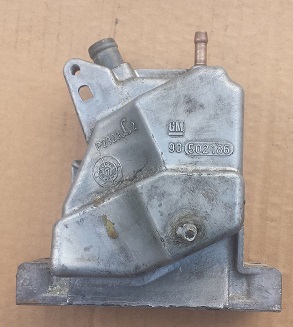

Тут еще вспомнил - все-таки №7 это не сопун( обсмотрел его со всех, почти, сторон - некуда засунуть трубку Там и так трубок хватает - толстая из коллектора и потоньше - во впуск возле регулятора ХХ Тогда, наверное, придется этот пустой шланг из коллектора пустить на эти два клапана)

[romaslom]

Всем привет! (если кто читает, конечно  )  Во-первых прошу модераторов удалить сообщение №75 - пришел к выводу что мой перевод схемы все-таки правильный - позиция №7 - это сопун, исходя из аналогичных схем на Экзисте 2,5 и 3-хлитровых моторов Омег - там есть четкое указание что вторая резиновая трубка из коробочки вентиляции на впускном коллекторе идет в малый штуцер сопуна. Поэтому вакуумную трубку с регулятора давления топлива я подключил в резонатор впускного коллектора - там сразу после регулятора холостого хода есть штуцерок снизу. Он как раз висит над малым штуцером сопуна, видимо поэтому прежние владельцы решили что они должны быть соединены, чем и ввели меня в заблуждение   Теперь мне осталось только достать перепускной клапан (№14 на схеме) и нормально подключить приблуды № 2, 3, 8 и 9! Ну и соответственно выводы 15 и 16) Далее можна будет заморочиться с подключением насоса доп. воздуха.



Попозже планирую сделать схему вакуумной системы на Х30ХЕ с фотографиями, что-то похожее на схему Сергея sergemoskva. Если есть у кого какие мысли, дополнения и объяснения (особенно насчет работы приблуд № 2, 3, 8, 9 - прошу изложить!

[sergemoskva]

А может вообще отказаться от вспомогательного насоса ? Я на своей переделал (скорее всего меня вынудили это сделать когда менял двигатель на контрактный 99-ого года). Но на X22XE намного проще переделать . Если какую-нибудь (более подробную) инфу по вакууму Синтра X30XE я найду , то напишу.

Сообщение отредактировал sergemoskva: 11 Август 2017 - 17:02

[romaslom]

А может вообще отказаться от вспомогательного насоса ? Я на своей переделал (скорее всего меня вынудили это сделать когда менял двигатель на контрактный 99-ого года). Но на X22XE намного проще переделать . Если какую-нибудь (более подробную) инфу по вакууму Синтра X30XE я найду , то напишу.



Пока все стоит на машине, почему бы не попробовать подключить? А вдруг будет работать? Кушать, думаю, оно просить не будет, да и поставили его туда зачем-то)

Сообщение отредактировал romaslom: 11 Август 2017 - 17:31

[sergemoskva]

Синтра X22XE в 99-ом выпускалась без вспомогательного насоса . Что касается X30XE - не знаю , но вполне возможно , что и на этой тоже не было . Пока оставим этот вопрос открытым .........

[Михаалыч]

Снял два крыла и обнаружил, что под правым все в порядке, коррозии мало. А вот под левым побольше, потому как там этот насос, со всякими ребрами и пластинами ( есть где грязи собиратся ) Есть желание все это упростить. Какую функцию он выполняет? 99г его ведь и вообще не ставили. Читать всю тему некогда, делать надо, пока разобрано.
