Сообщений в теме: 915

[mazafaka007]

Распиновка контактов приборок. Может кому пригодится.

В верхней приборке неправильно обозначены контакты. Правильно будет так:
1 2 3 4 5 6
12 11 10 9 8 7

Контакт №2 - с катушки на тахометр
Контакт №6 - масса на тахометр, сигнальную лампу масла, тормозной жидкости, ручника, подсветки, дальний свет. Короче общая масса.

Сообщение отредактировал mazafaka007: 18 Май 2010 - 23:40

[ivzip]

mazafaka007, если кто шарящий будет ставить себе приборку я думаю сам догонит. главное в панику не удариться, и знать что назад дороги нет. можно начать делать по схеме, а там уже у кого какая приборка.

[PROXIMA]

поставил приборку еще зимой та которая самая информативная даже датчик купил под стрелочный индикатор все работает,но блин вольтметр нет,может он умереть?Можно его как нибудь проверить то рабочий он или нет.

Сообщение отредактировал PROXIMA: 08 Июнь 2010 - 19:28

[anki]

поставил приборку еще зимой та которая самая информативная даже датчик купил под стрелочный индикатор все работает,но блин вольтметр нет,может он умереть?Можно его как нибудь проверить то рабочий он или нет.

Можно, подать на него напряжение заведомо известной величины, в разумных пределах естественно, что бы не спалить.
Можно попробовать прозвонить, сопротивление не должно стремиться к бесконечности.

[rhs]

Можно, подать на него напряжение заведомо известной величины, в разумных пределах естественно, что бы не спалить.
Можно попробовать прозвонить, сопротивление не должно стремиться к бесконечности.

сопротивление то там кстати большое будет, а вот запитать от акума - вот и узнаешь рабочий или нет

[PROXIMA]

короче контакты на ножках вольтметра закислились,снимал приборку почистил терь работает.

[FOX07]

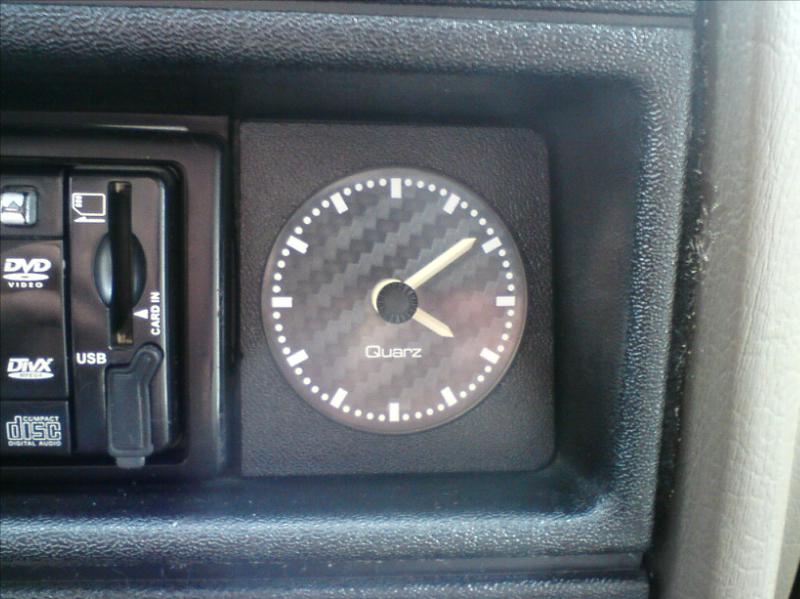

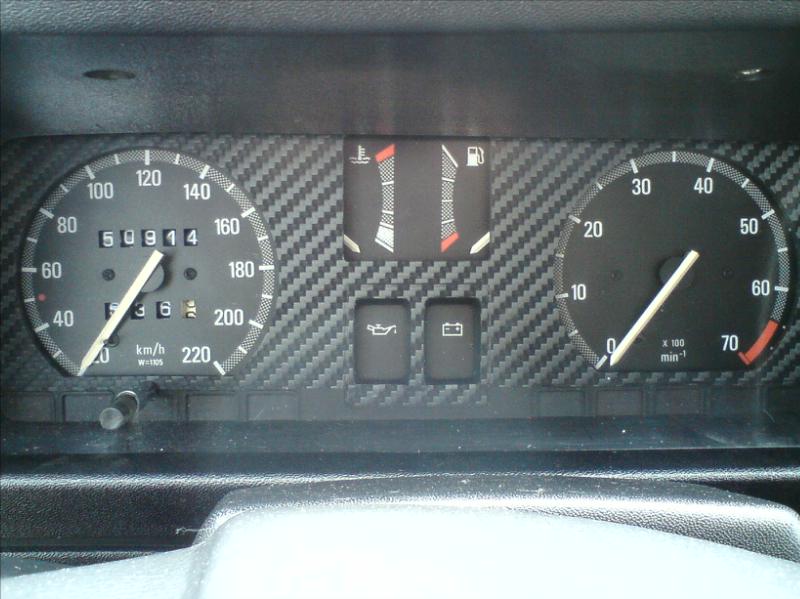

Карбоном заклеил. Стекло разпаивал ножом, зае... очень

Прикрепленные изображения

•
•
•

Сообщение отредактировал FOX07: 18 Июнь 2010 - 17:56

[anki]

FOX07, а как стекло снимал?

[Vig]

Замутил подсветку приборки. В живую смотрится красиво и четко.

Сообщение отредактировал Vig: 20 Июнь 2010 - 16:48

[rhs]

охтыжёма. мне понравилось

[FOX07]

Замутил подсветку приборки. В живую смотрится красивее и четко.

Грамотно.
Это крутбл

[ivzip]

Vig, рассказывай, чё да как замутил. мне лично очень понравилось.

[Vig]

1.Купил ленточные SMD светодиоды
2.Снял и разобрал щиток, снял штырьки на которые падают стрелки, и сделал метку на сколько упала стрелка в низ, это надо для того чтобы потом стрелки на место поставить. Снял стрелки, открутил шкалу тахометра и спидометра. Мелкой наждачкой снял отражающий слой, с обратной стороны шкал, он там больше не нужен, при стирании как раз получается матовая поверхность, лучше свет будет рассеивать. Потом разрезал ленту светодиодов, получается по три штуки светодиодов (резать надо только в отмеченных местах, иначе запорите светодиоды)Моя лента порезалась на 8 частей по три светодиода на планочке. Дальше напаял проводки, так чтобы они доставали до гнезд где раньше вкручивались лампочки, и подпаялся к ним (нужно соблюдать полярность, иначе гореть не будут). Механизмы спидометра и тахометра я не снимал, потому что они здоровые, и клеить планочки пришлось на сами механизмы, у меня пошло три планочки на спидометр и три на тахометр, и одна на подсветку значков аккумулятора и масла. Клеил горячим клеем с пистолета. Долго думал как подсветить датчик температуры и бензина, но так и нечего толкового в голову не пришло, так как сами датчики находятся в круглых корпусах и к ним ни как не подлезть, решил не парится и только снял зеркальный стой со шкал(только когда собрал все, увидел что они подсвечиваются слегка, не так ярко, но подсветка присутствует) Потом собрал все в обратном порядке.

[skilful]

Vig,а ночью на глаза как?Красиво... ,но даже днём ярко.Или что пасмурно....

[Vig]

Vig,а ночью на глаза как?Красиво... ,но даже днём ярко.Или что пасмурно....

Ярко из за фотоаппарата, почему то на фото получается очень ярко.

[rhs]

Vig, а сопротивление не ставил?

[Ramzes50]

Vig прикольно, вот только я что-то не понял, разве шкала нарисована не на металлической основе? она из прозрачного пластика? или ты шкалы приборов делал сам?

[mazafaka007]

Замутил подсветку приборки. В живую смотрится красиво и четко.

Я себе поставил такую приборку, мне сказали она с кадика. И у меня есть сомнения в правильности показаний температуры и бензина...
Ты не замечал?

[Vig]

Vig, а сопротивление не ставил?

На самой ленте уже стояли сопротивления, на фото видны они, маленькие черненькие

Vig прикольно, вот только я что-то не понял, разве шкала нарисована не на металлической основе? она из прозрачного пластика? или ты шкалы приборов делал сам?

Щиток мне попался с последних выпусков кадета, сами шкалы у меня были наклеины на пластик полупрозрачный, шкалы я не делал, делал только то что написано выше в моем посту )))
А если шкалы у вас на металлической основе, то вырежьте с плекса или еще чего нибудь прозрачного форму. На форуме есть шкалы для распечатки, распечатайте их на пленке для принтеров ( есть такая специальная прозрачная пленка, на которой с одной стороны печатается, а с другой она на клеющей основе) приклейте, и будет вам шкала которую можно подсветить ))))

Я себе поставил такую приборку, мне сказали она с кадика. И у меня есть сомнения в правильности показаний температуры и бензина...
Ты не замечал?

Температуры у меня показывает точно, а бензиновый показывает как ему удобно, но это из за того, что у меня на датчике (тот что в самом баке) стерлись грани (((
Как по мне, то что на Асконы, что на Кадеты ставили одни и те же приборки!

[rhs]

На самой ленте уже стояли сопротивления, на фото видны они, маленькие черненькие

есть то есть, тока полоса на 12В расчитана. Я в стопаки баласт на всякий пожарный пихал.
